Paso 11: Algunos de mis ejemplos de diseño de PCB

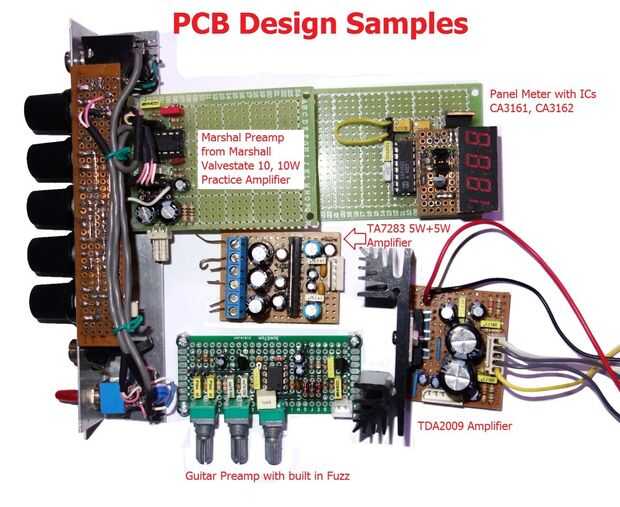

Por último, aquí están algunas muestras de algunos de los PCB que estoy trabajando (primera foto). Algunos todavía terminar de necesidad y una carcasa, otros que acabo de hacer para prueba de uso.
Notas sobre cableado su PCB
Aquí hay algunas notas adicionales sobre la placa de cableado:
Las vías de cableado: utilizar el componente de cables y componentes de alambre recortes para hacer pistas; y cable de conexión de hebra para más pistas

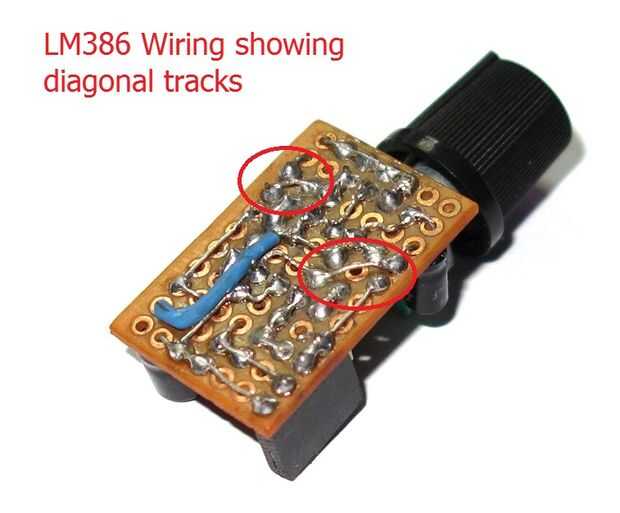

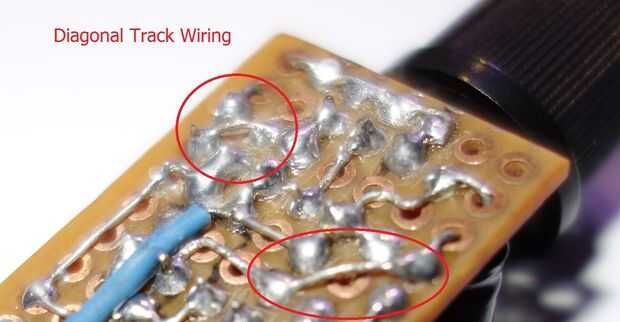

Pistas de diagonal: ver la segunda y tercera foto para una muestra de cómo cablear pistas diagonal adyacente pad. Para el uso de pistas diagonal más larga del encogimiento del calor que envuelve.
Tomas de corriente IC: tira de uso zócalos zócalos IC cortadas a tamaño más que regular. Hay más espacio entre las filas de pines, y es más fácil soldar en puentes durante el cableado.
Nota sobre los doble cara PCB con plateado a través de los agujeros: existen algunas ventajas de usar doble cara plateada a través perfboard, pero tienes que tener cuidado al conectar puentes, asegúrese de que están en aislamiento que envuelve. Un puente sin aislamiento sobre unos agujeros que corta todas las conexiones por debajo de ella.
