Circuitos compactos con el águila... No grabado! (3 / 12 paso)

Paso 3: Cómo empezar

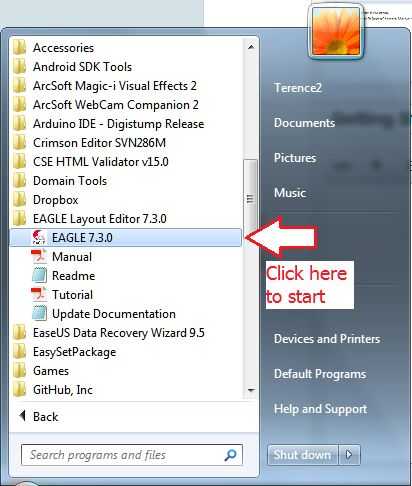

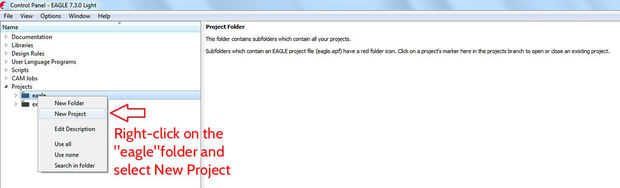

Puesta en marcha águila y cree un nuevo proyecto como se muestra en las dos primeras fotos.

Nombre de la carpeta del proyecto con el nombre del proyecto.

Para este Instructable voy a utilizar uno de mis diseños anteriores para el amplificador de LM386 de tamaño más pequeño PCB que yo podría hacer, por lo que denominamos el proyecto Amplificador LM386.

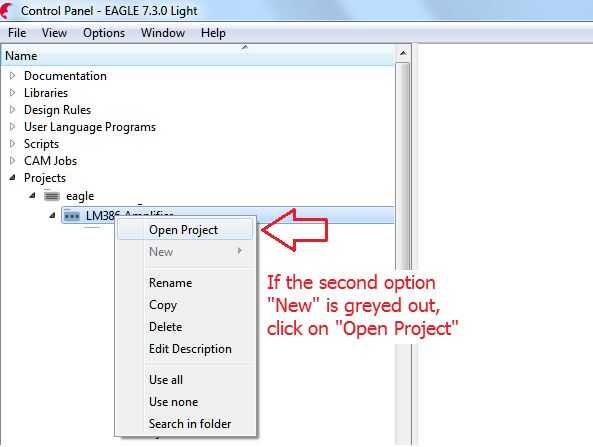

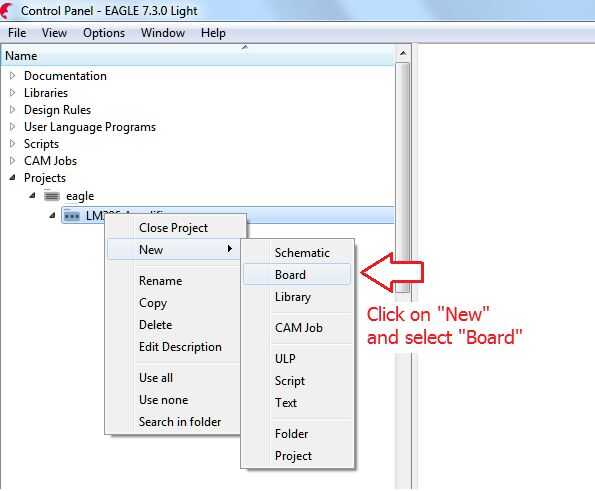

A continuación, haga clic derecho sobre la carpeta Amplificador LM386 y siga las instrucciones en los cuadros terceros y cuarta.

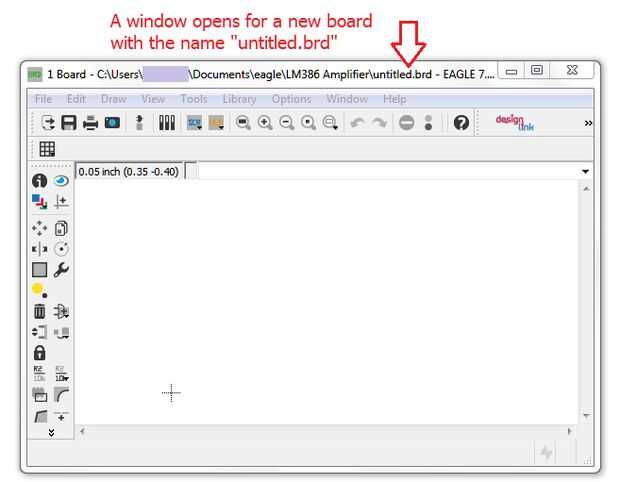

Abrirá la ventana en la que vas a hacer el diseño (imagen 5).

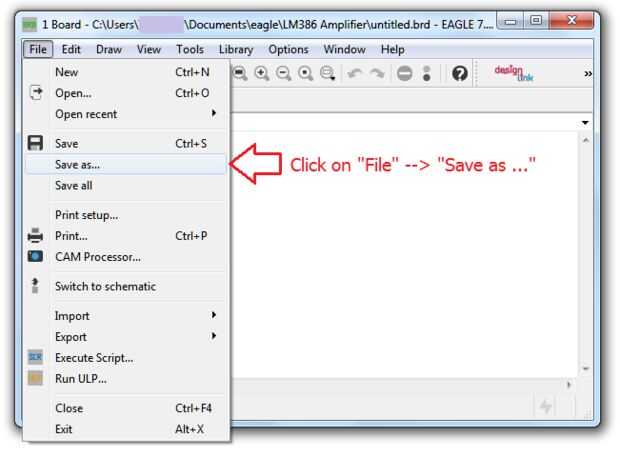

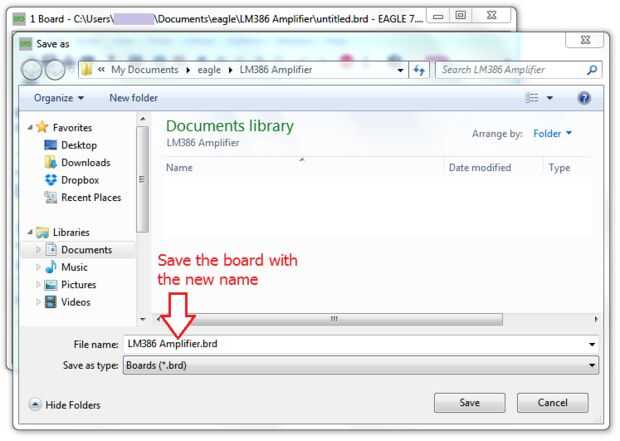

Siga las instrucciones en los cuadros seis y siete para renombrar el archivo LM386 Amplifier.brd y guardar.
