Circuitos compactos con el águila... No grabado! (4 / 12 paso)

Paso 4: Configurar el entorno de diseño

Ahora configuramos el entorno de diseño en la ventana sólo abrimos y retitulado.

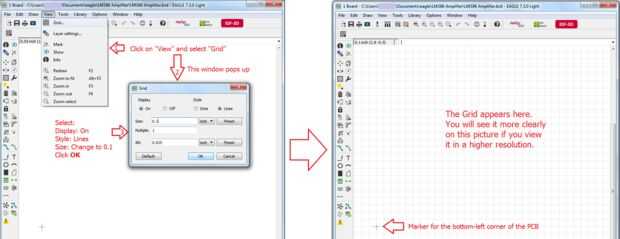

Siga las instrucciones en la imagen para cambiar la red a 0,1" y hacerlo visible. Esto es una parte importante de la colocación del componente derecho.

En la segunda de las dos pantallas en la imagen, verá la red, pero la resolución puede ser demasiado baja. Para una visión más clara, haga clic en la imagen y seleccione ORIGINAL(1766x682).

Ahora procedemos con la instalación de la biblioteca. Sólo necesita hacerlo una sola vez. Esta configuración se guardará.
