Paso 11: Imprimir un circuito

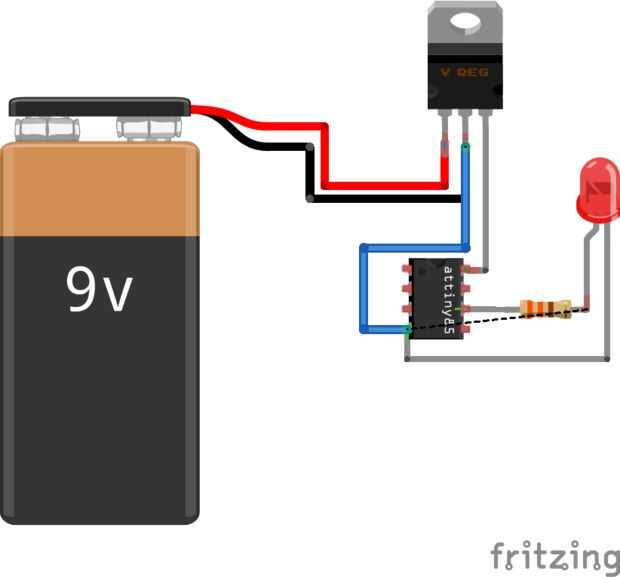

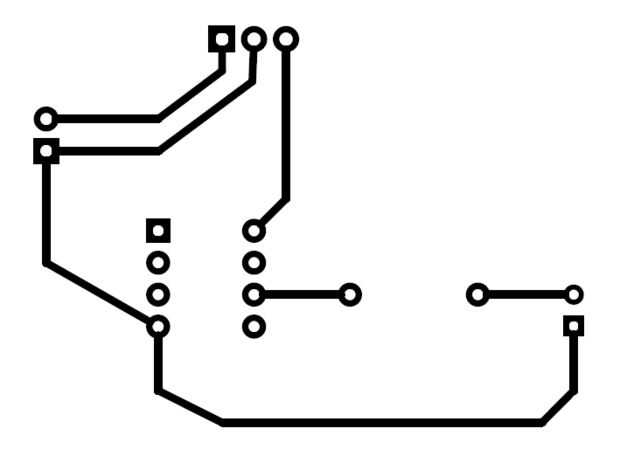

Un circuito que utiliza un ATtiny85 para parpadear un LED encendido y apagado fue diseñado. Este circuito puede ser alimentado desde una fuente V 5 o un 9 fuente de V con un regulador de V 5. Este circuito fue elaborado en Fritzing en protoboard y vista de PCB. La vista PCB luego fue exportada a un archivo PDF para imprimir.

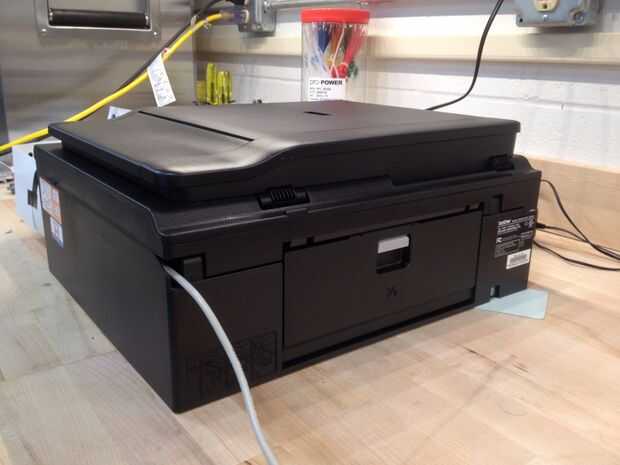

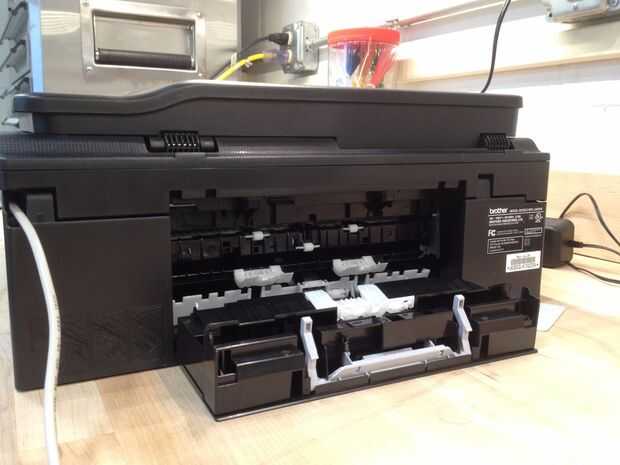

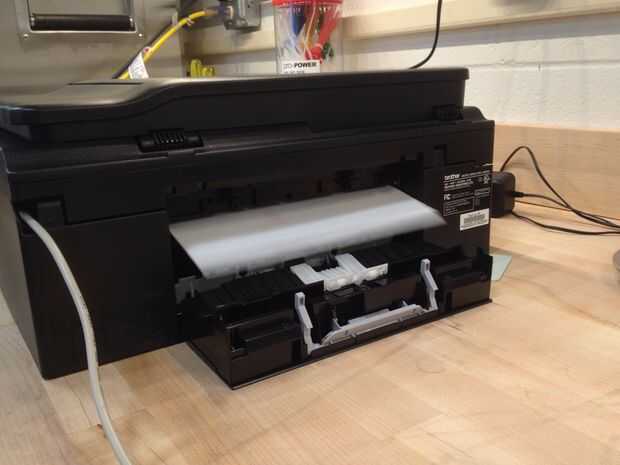

Esta impresora también tiene la característica de lo que le permite insertar las páginas de la parte posterior. Esto evita la necesidad de que las páginas para dar la vuelta al dibujo de la bandeja de papel convencional. Esto puede ayudar con una colocación más exacta de tus circuitos. Para este método, que usted querrá asegurarse de que el lado de "secado rápido" de la transparencia se enfrenta hacia arriba ya que este es el lado que se imprimirá en.

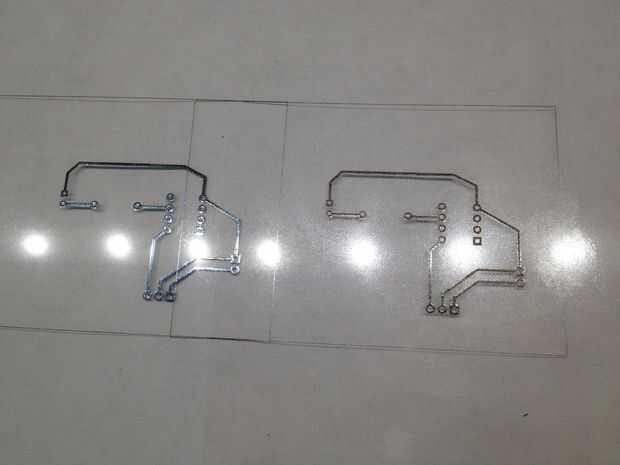

Nota: El circuito se volverá oro en color, si bien forma un rastro de la conductora. Si queda plata entonces no será un conductor. Si se seca la plata podría significar que el ambiente es demasiado seco. Si no encuentra un ambiente húmedo, los circuitos se pueden todavía imprimir usando un método simple"huella digital". Varias veces manchar los dedos sobre la transparencia en la ubicación que se imprimirá el circuito. El aceite de su piel será suficiente para hacer el circuito conductor cuando se imprime en la parte superior del.
Consejo: Si el método "huellas dactilares", imprimir una prueba del circuito y ponerlo debajo de su transparencia. Esto le ayudará a averiguar donde debe manchar tu impresión.
