Circuitos de amplificador operacional DC (1 / 7 paso)

Paso 1: Los fundamentos de la Op-amperios

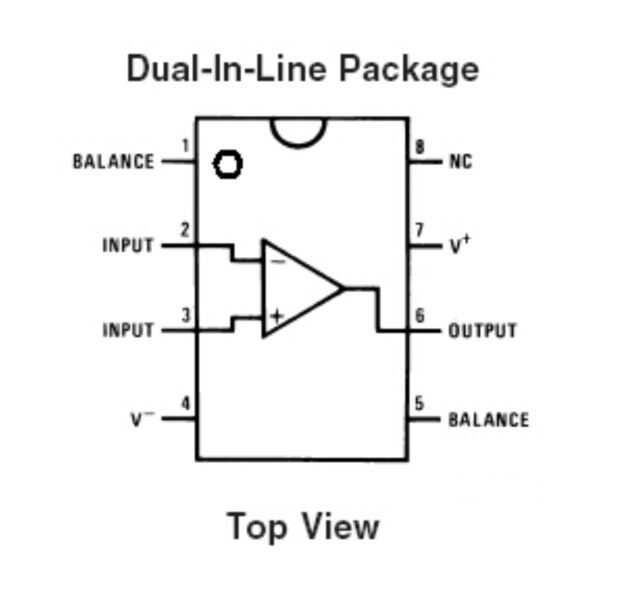

La buena noticia acerca de amplificadores operacionales es que hay unos principios relativamente simples de que el comportamiento de cualquier circuito puede ser deducido fácilmente. Para explicarlos, ayuda primero a familiarizarse con el op-amp sí mismo. La imagen de arriba es un esquema de un op-amp LF411 en el DIP 8 pines (no te preocupes la jerga aquí). Lo primero que notarás es el considerable número de entradas y salidas, ocho para ser exactos. Para los efectos del presente Instructivo, nos podemos ignorar el equilibrio etiqueta dos, así como el etiquetado NC, que esperemos que debe hacer las cosas un poco menos difícil.

La parte más importante de la construcción de cualquier op-amp circuito es... alimentando el amplificador operacional. Esto es porque el op-amp es un elemento de circuito activo , que básicamente significa que genera energía en su circuito. Esto es en lugar de ser un elemento de circuito pasivo , como una resistencia, que se basa terminantemente circuito de energía. Como tal su op-amp siempre debe conectarse a una fuente de energía. Generalmente nos conectamos los dos cables marcados V + y V-a + 15V y - 15V respectivamente. Estas entradas no se dibujan siempre en esquemas de los circuitos, por lo que es importante recordar que se supone que el op-amp está alimentado a través de estas dos entradas en cualquier esquema.

Lo próximo de su op-amp que debe saltar en usted es que tiene dos entradas, pero sólo una salida. La salida es, también, la salida. La señal de salida es, en general, alguna versión modificada de la señal de entrada, los detalles de los cuales se cubrirá pronto. La parte superior de las dos entradas, denotado por el signo menos en el triángulo, se conoce como la inversión de entrada, mientras que el más bajo de entrada, denotado por el signo más, se conoce como la entrada de no inversión. OP-amps, en su mayor parte, sólo consigue interesantes cuando la salida está directamente ligado a una de estas dos entradas, produciendo lo que se conoce como retroalimentación. Retroalimentación negativa, que pronto vamos a ver es el tipo "bueno", se refiere a cuando la salida está directamente ligada a la entrada inversora. Retroalimentación positiva, por otra parte, se refiere a cuando la salida está directamente relacionada con la entrada de no inversión. Ahora que tenemos estos términos martillados abajo, podemos progresar a las denominadas "reglas de oro" de op-amps y entonces al análisis de circuito.
