Paso 3: El comparador

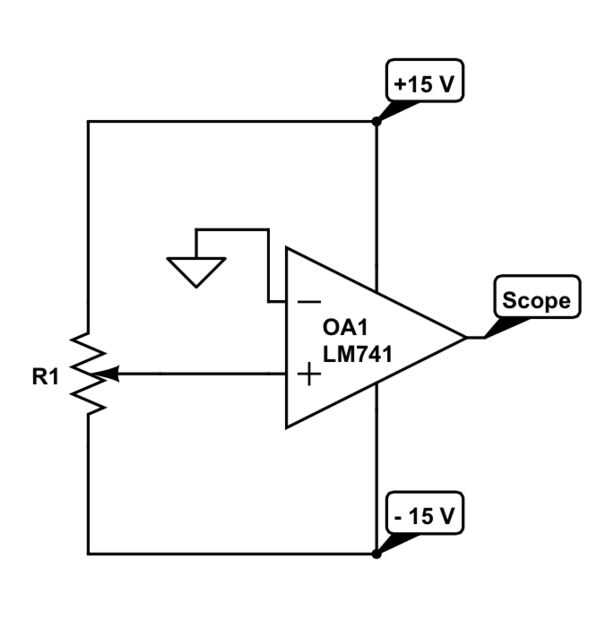

El circuito anterior se llama un comparador y esencialmente sirve para demostrar la acción de la regla de oro número uno. Es el primer circuito de amplificador operacional que hemos construido en nuestro laboratorio. En este caso no tenemos ninguna valoración, y el potenciómetro se encuentra entre + 15V y - 15V. Tenga en cuenta que la fuente de alimentación de amplificadores operacionales se muestra en el circuito, probablemente no será en otros. En este caso podemos limpiar el potenciómetro para que V + ve en cualquier lugar entre + 15V y - 15V. Según la regla, V_out = A (V + - V-) = A (V + - 0V)=A(V+), y leerá nuestra salida de + 15V si nos limpie el potenciómetro que entradas una tensión positiva a la inversión de entrada. Por otro lado, si nos limpie el potenciómetro tal que entradas a una tensión negativa en nuestro no invertir de entrada, veremos - 15V out. Este circuito se llama acertadamente un comparador ya que nos permite comparar cualquier señal en la entrada no invertir la señal en la entrada inversora. En base a si vemos un positivo o un negativo carril, podemos utilizar este circuito para determinar fácilmente el signo de una tensión desconocida. Como una extensión, podemos imaginar fácilmente establecer V - en algún punto de referencia distinto de cero e introducir algunos señal, posiblemente una alternancia, a V + para más interesantes "comparaciones".
