Paso 2: Diseño su diseño y su circuito.
Un pensamiento antes de comenzar
Trabajar con estos materiales es todo sobre el proceso. Una de las mejores cosas de la combinación de electrónica y arte es el diálogo que sucede entre ellos: el diseño de uno será ciertamente mayor impacto el otro. La diversión está en la búsqueda de soluciones ingeniosas a problemas estéticos y de ingeniería que parecen engendrar mutuamente. ¿Cómo evitar un corto circuito cuando el hilo de cobre se necesita para cruzar a otro? ¿Cómo Instale un componente sin coser a través de al otro lado? ¿Cómo asegurar las conexiones? Proyecto de bocetos y crear prototipos de su diseño antes de empezar a evitar otra manera dolorosa cortedad de miras. (Por otra parte, estos prototipos son la mejor manera de aprender...)

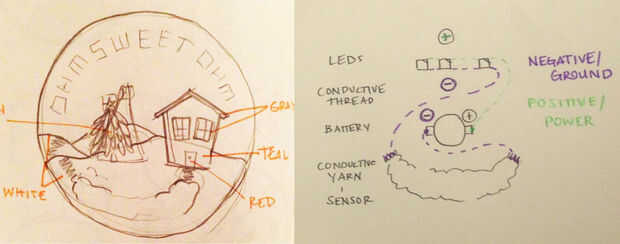

El circuito de
Estamos utilizando un circuito en paralelo para los LEDs. Esto significa que todos los lados de la ground conectan y todos los lados de la energía en el lugar de les (tierra a la energía a tierra etc.) Margarita. Esto nos permitirá encienden todos los LEDs con igual brillo.
La idea básica es que vamos a construir un circuito de nuestro hilo de rosca y componentes, pero dejar una parte abierta, así que podemos controlar cuándo va en y- o encendedor o amortiguador en este caso. Aquí controlamos los LED mediante una resistencia variable - el hilo conductor.
Diseñar su propio sensor: Cómo funciona
El hilo conductor es más resistente que el hilo de cobre que utilizamos para garantizar los LEDs. Esto significa que la corriente eléctrica no se mueve fácilmente a través de él. Por ejemplo, si tenemos un circuito con una resistencia entre la fuente de alimentación y lo LED, el LED será regulador que si usamos el hilo de cobre u otro material altamente conductivo. Trate de hacer un circuito simple con el hilo luego con el hilo para ver la diferencia.
Esto es un poderoso conocimiento: ahora que sabemos esto, podemos utilizar el material de diferentes maneras para manipular la resistencia y el comportamiento de los LEDS de control.
Si aumentamos la superficie de un material resistente, podemos aumentar su conductividad. La corriente simplemente tiene más espacio para pasar. Así que, ¿cómo podemos diseñar una resistencia variable cuya resistencia cambia a medida que nos manipulan?
Tejer es una solución muy adecuada para crear tus propios sensores del estiramiento (o sensores de presión, sensores de flexión y más). Mientras que en el resto, las conexiones entre las puntadas son sueltas, lo que significa una alta resistencia. La electricidad tiene que tomar una ruta más larga alrededor de diferentes puntadas en lugar de trasladarse directamente de su destino. Cuando usted Junte las puntadas, las puntadas conectan y permitir que la electricidad pase a través fácilmente sobre un área mayor. Aquí la resistencia es muy baja y el LED se convierten en brillante.
El patrón del circuito está en la página siguiente / /---> >
