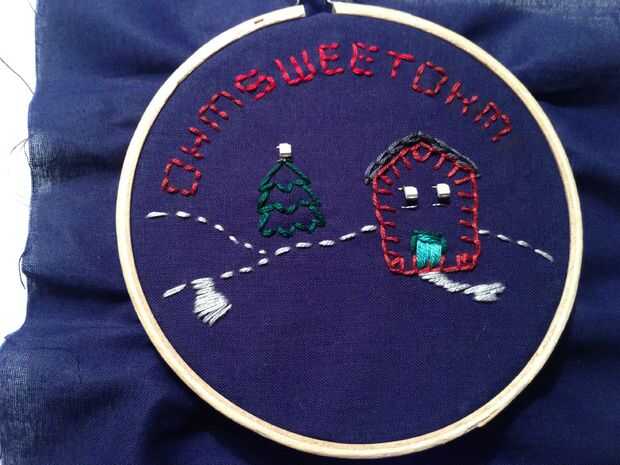

Circuitos de bordado: Ohm Ohm dulce (5 / 11 paso)

Paso 5: Las huellas de la lata y soldar los LEDs

Estañar el cable o hilo conductor en este caso soldable - hace más fácil nuestras vidas. Esto significa que el hilo conductor en un poco de soldadura de la capa. En los que estoy usando, sin embargo, se invierte. (quiero saber cómo me enteré de. Womp.) Aquí va:

• En general, hay un triángulo pequeño hundido en un lado que generalmente denota tierra /-.
• Comprobar que parte de la superficie de montaje LED es tierra.
• Antes de empezar aquí, recuerde que usted quiere soldar los lados correcta del LED a las huellas correctas! Generalmente tengo que guardar un diagrama conmigo en todo momento para ello.
• Luego toque esto al hilo hasta que transfiere. Do a cada traza esta expuesto en la parte delantera.
• Toque el soldador de la soldadura sea un pequeño grano de ella en la punta.

Estaba eufórica descubrir el truco que voy a compartir. Para soldar LEDs este pequeño es una tarea engorrosa, pero esto debe ayudar mucho.

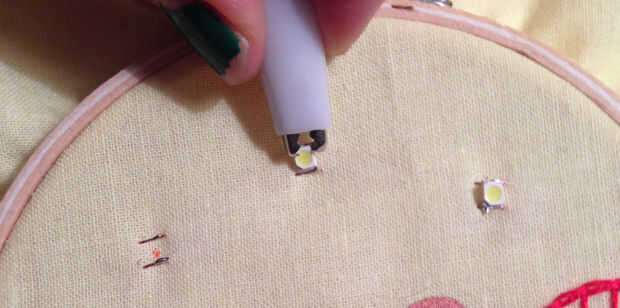

• Sujete el suelo/lado del LED en una pinza como se muestra arriba y colocarlo justo al lado de uno de los mejores rastros.
• Mantenga el soldador en el rastro - el pedazo de hilo de cobre estañado - por unos segundos. (Más y te puede quemar el LED).
• Asegúrese de que la soldadura es sólida antes de tomar el Cocodrilo clip de distancia. Usted puede dar un tirón suave para asegurarse de que. Si no se pegue, añadir otra pequeña gota de estaño en la punta primero.
• Hacerlo para los lados restantes de los LEDs hasta que se unen.
