Circuitos de controlador de LED de alimentación alto (16 / 23 paso)

Paso 7: Ajustes de fuente actual constante: #2 y #3

estas ligeras modificaciones en el circuito #1 dirección de la limitación de la tensión del primer circuito. tenemos que mantener la puerta del NFET (pin G) debajo de 20V si queremos usar una fuente de alimentación mayor de 20V. resulta que también queremos hacer esto así podemos interfaz este circuito con un microcontrolador o computador.

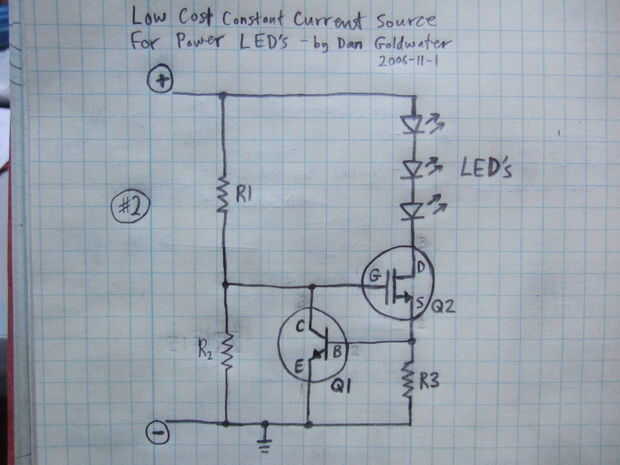

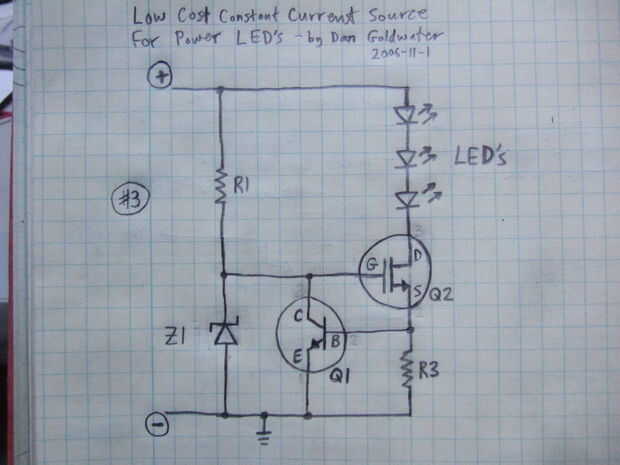

en el circuito #2, añadí R2, mientras que en el #3 sustituye R2 con Z1, un Diodo zener.

circuito #3 es el mejor, pero incluí #2 ya que es un hack rápido si no tiene el valor correcto de Diodo zener.

queremos ajustar la tensión del pin G a unos 5 voltios - use un 4.7 o Diodo zener de 5.1 voltios (tales como: 1N4732A o 1N4733A).-cualquier menor y Q2 no será capaz de encender todo el camino, más y no funcionará con la mayoría de microcontroladores. Si el voltaje de entrada está por debajo de 10V, interruptor R1 por una resistencia de 22k ohm, el Diodo zener no funciona a menos que haya 10uA va a través de él.

después de esta modificación, el circuito encargará de 60V con las piezas indicadas, y usted puede encontrar un mayor voltaje Q2 fácilmente si es necesario.
