Paso 8: una pequeña micro hace toda la diferencia
Ahora ya tienes una luz de LED de alta potencia controlada completamente digital.
de salida el regulador micro de pernos son sólo para 5.5V generalmente, por eso el Diodo zener es importante.

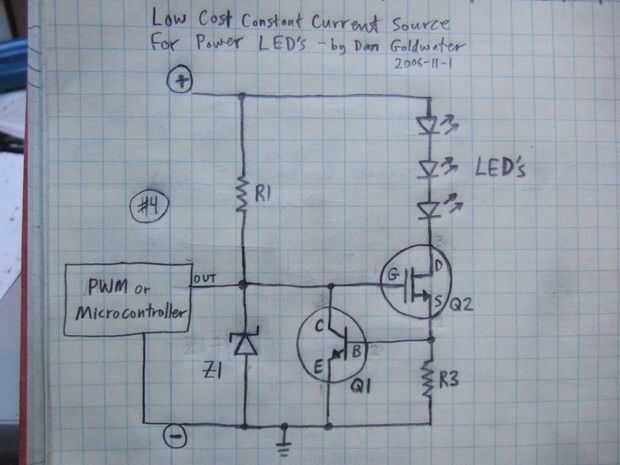

Si el micro controlador es 3,3 v o menos, deberás utilizar circuito #4 y configurar pin de salida del micro-controlador a "colector abierto" - que permite el micro tirar abajo el pin, pero permite el resistor R1 tire hasta 5V que es necesaria para activar completamente el Q2.
Si tu micro es de 5V, entonces usted puede utilizar el circuito más simple #5, con Z1 y configurar pin de salida del micro a modo normal de pull-up/pull-down - el micro de 5V puede dar vuelta en Q2 bien por sí mismo.
Ahora que ya tienes un PWM o micro conectado, ¿cómo hacer un control digital de la luz? para cambiar el brillo de tu luz, te "PWM" él: usted parpadea y rápidamente (200 Hz es una buena velocidad) y cambiar la proporción de tiempo a la hora de apagado.
Esto puede hacerse con sólo unas pocas líneas de código en un microcontrolador. hacerlo usando solo un chip '555', probar con este circuito. para utilizar ese circuito deshacerse de M1, D3 y R2 y sus Q1 es el Q2.
