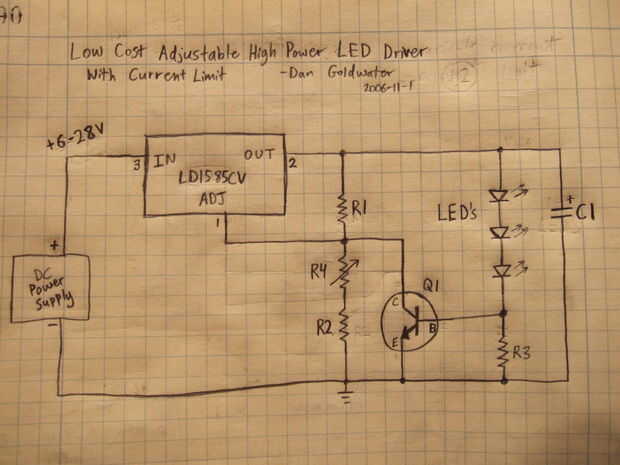

Paso 10: el controlador analógico regulable
La principal diferencia es que el NFET se sustituye por un regulador de voltaje. el regulador de voltaje pasos hacia abajo la tensión de entrada como el NFET hizo, pero está diseñado para que su tensión de salida se establece por la relación entre dos resistencias (R2 + R4 y R1).
El circuito de límite de corriente funciona igual que antes, en este caso reduce la resistencia a través de R2, reducir la salida del regulador de tensión.
Este circuito le permite ajustar la tensión en el LED a cualquier valor usando un dial o un regulador, pero también limita el LED actual como antes para que no gire el selector del punto seguro.
He utilizado este circuito en mi proyecto de iluminación RGB Color controlada cuarto Spot.
por favor, ver el proyecto anterior para números de parte y la selección del valor de resistencia.
Este circuito puede funcionar con un voltaje de entrada de 5 v a 28V y hasta 5 amperios de corriente (con un disipador de calor en el regulador)
