Circuitos de controlador de LED de alimentación alto (20 / 23 paso)

Paso 11: una * aún más sencillo * fuente de corriente

ok, resulta que hay una manera aún más simple de hacer una fuente de corriente constante. el motivo de que no ponerlo en primer lugar es que tiene al menos una desventaja significativa también.

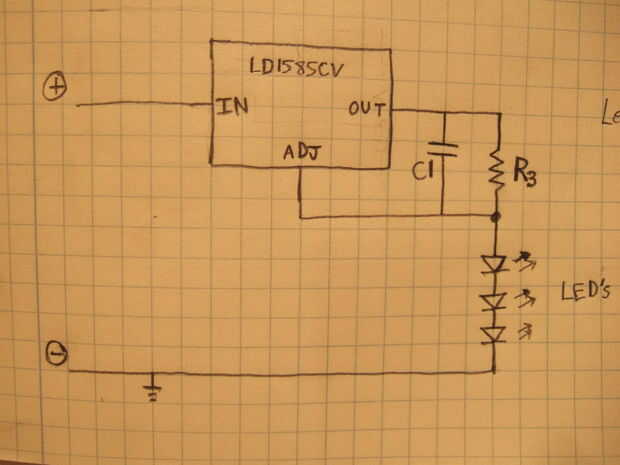

Este no utiliza un transistor NFET o NPN, sólo tiene un solo regulador de voltaje.

Comparado con el anterior "simple fuente de corriente" utilizando dos transistores, este circuito tiene:

-incluso menos piezas.
-mucho más alta "deserción" de 2.4V, que reducirá significativamente la eficiencia al accionar sólo 1 LED. Si está alimentando una cadena de 5 LED, tal vez no tan gran cosa.
-ningún cambio en la corriente de punto cuando cambia de temperatura
-menos capacidad actual (5 amperios - aún bastante para un montón de LEDs)
