¿A dónde van las piezas?

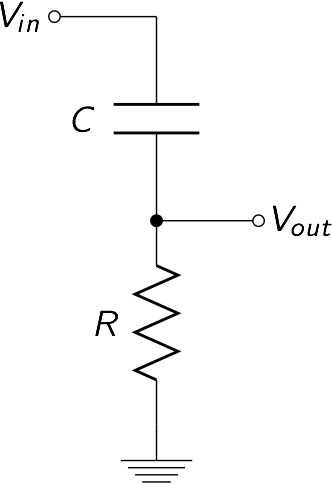

Su señal de entrada en primer lugar se alimenta en un condensador que se conecta en su otro extremo a una resistencia, que a su vez está conectada en su otro extremo a tierra. Su señal de salida se debe leer entre el condensador y el resistor.
Prueba para asegurarse de que funciona.

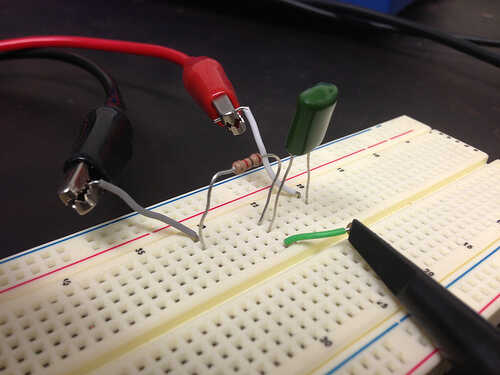

Si no tienes acceso a un generador de funciones o un osciloscopio, deberás confiar en que probamos el circuito para usted correctamente. Hemos construido nuestro circuito como se muestra:

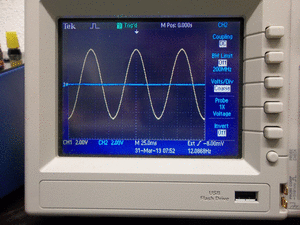

La pinza cocodrilo roja lleva la señal de entrada (de un generador de funciones) llevar la pinza negra a tierra y el cable verde lleva la señal de salida, que enviamos a un osciloscopio para la prueba. Como pasamos de señales de baja frecuencia para señales de alta frecuencia, el resultado que se lee en nuestro osciloscopio parecía esto:
La curva amarilla es nuestra señal de entrada, y la curva azul es la señal de salida (nota que mientras que la curva amarilla parece siguen siendo los mismos, es porque estábamos cambiando la frecuencia de escala en la pantalla del osciloscopio). A bajas frecuencias, se puede ver que se filtra la señal entera y casi no hay señal de salida. Medida que aumenta la frecuencia, la señal de salida se hace más grande, hasta que llega un punto en que es casi lo mismo que la señal de entrada. Este punto se llama la frecuencia de corte, y te mostramos cómo encontrar más adelante. También debe tener en cuenta que la señal de salida puede ser desplazada en fase de la señal de entrada original, lo que significa que aunque las señales tienen la misma frecuencia, no son necesariamente "de paso", por así decirlo.
También, tenga en cuenta que mientras que hemos introducido intencionalmente señales de una frecuencia uniforme en un momento, el circuito funcionará para señales compuestas.
