Circuitos de filtro pasivo (15 / 40 paso)

Calcular la frecuencia de corte.

La frecuencia de corte se considera generalmente la frecuencia en que la señal es atenuada (o filtrada). Esto significa que cualquier señal con frecuencia por debajo de la frecuencia de corte se considera para ser filtrada, y cualquier señal con frecuencia por encima del corte se considera ser "dejado solo" o sin filtrar. ¿Cuál es la frecuencia de corte?

donde R es la resistencia de la resistencia en Ω y C es la capacitancia de su condensador en F.

¿Qué es la frecuencia de corte de la señal?

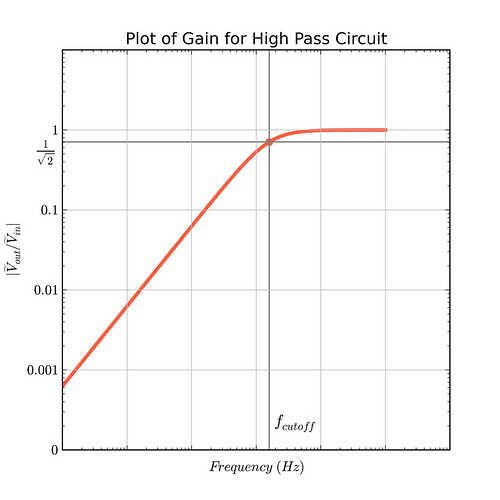

Si usted toma una mirada en la relación de la amplitud de la señal de salida a la amplitud de la señal de entrada sobre una amplia gama de frecuencias, usted conseguirá algo que parece tan tan

Tenga en cuenta que ambos ejes son escala de registro. Esencialmente esto significa que si se mueve de una línea gris clara al siguiente, su valor realmente aumenta 10 veces. Esto significa que si vieron este terreno sin ejes registro escalado, esencialmente verá una caída casi vertical en la frecuencia de corte. Cualquier señal o componente de una señal que tiene frecuencia más alta que la frecuencia de corte, sin embargo, es sin filtrar, a una buena aproximación.

La señal de salida es la fase de la entrada.

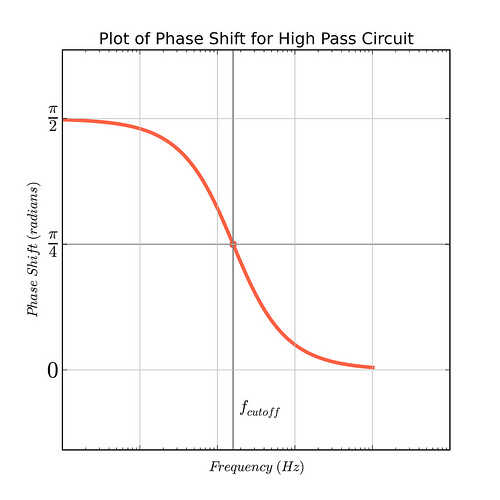

Dijimos antes que las señales de entrada y salidas no son "de paso" y realmente se cambian de puesto. Esto puede estar bien para algunas aplicaciones, pero existen otras aplicaciones donde esto puede ser importante. El desplazamiento de fase cambia la frecuencia de los cambios de la señal de entrada, así como con la ganancia y la trama de este cambio se ve así

A bajas frecuencias, la señal de salida es fase cambiada de puesto por π/2, y a altas frecuencias el desplazamiento de fase es casi cero. La frecuencia de corte es importante para el cambio de fase porque es la frecuencia en que la señal de salida es fase cambiada de puesto por exactamente la mitad de π/2, π/4.

PERO ¿CÓMO ESTOS RESULTADOS ¡

Si realmente quiere saber, vaya consulte la sección de teoría para obtener más información acerca de cómo los trabajos de circuito y cómo calcularon la ganancia y la fase de cambio.
