¿A dónde van las piezas?
Su señal de entrada se introduce primero en una resistencia que está conectada en su otro extremo a un condensador, que a su vez está conectado en su otro extremo a tierra. Su señal de salida se debe leer entre el resistor y el condensador.
Prueba para asegurarse de que funciona.

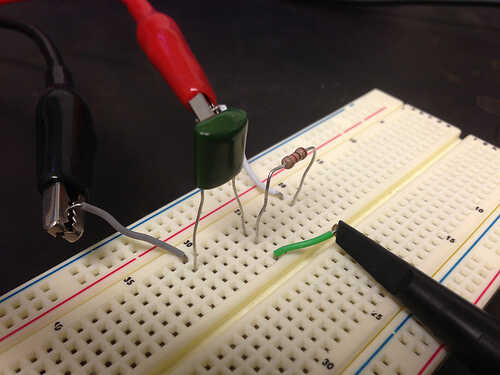

Si no tienes acceso a un generador de funciones o un osciloscopio, deberás confiar en que probamos el circuito para usted correctamente. Hemos construido nuestro circuito como se muestra:

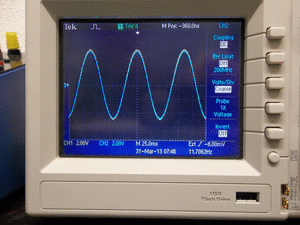

La pinza cocodrilo roja lleva la señal de entrada (de un generador de funciones) llevar la pinza negra a tierra y el cable verde lleva la señal de salida, que enviamos a un osciloscopio para la prueba. Como pasamos de señales de baja frecuencia para señales de alta frecuencia, el resultado que se lee en nuestro osciloscopio parecía esto:
La curva amarilla es nuestra señal de entrada, y la curva azul es la señal de salida (nota que mientras que la curva amarilla parece siguen siendo los mismos, es porque estábamos cambiando la frecuencia de escala en la pantalla del osciloscopio). A bajas frecuencias, puede ver que casi ninguno de la señal se filtra y nuestra salida es casi idéntica a nuestra entrada. Cuando la frecuencia alcanza la frecuencia de corte, la señal de salida comienza consiguiendo perceptiblemente más pequeño que la señal de entrada. Desde aquí, a medida que aumenta la frecuencia, la señal de salida crece más pequeño y más pequeño, hasta que casi no hay señal quedo. También debe tener en cuenta que la señal de salida puede ser desplazada en fase de la señal de entrada original, lo que significa que aunque las señales tienen la misma frecuencia, no son necesariamente "de paso", por así decirlo.
También, tenga en cuenta que mientras que hemos introducido intencionalmente señales de una frecuencia uniforme en un momento, el circuito funcionará para señales compuestas.
