Circuitos de impresión con pintura conductora (1 / 8 paso)

Paso 1: El circuito

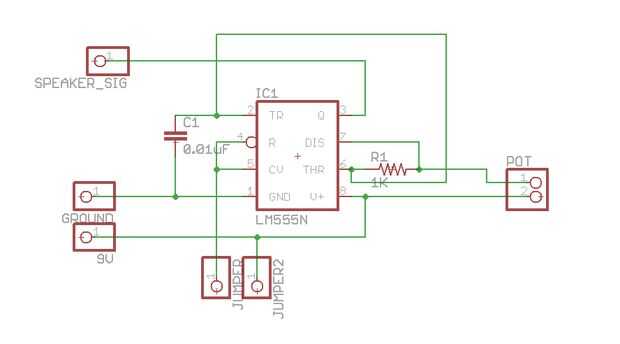

El circuito es bastante simple, se centra en un temporizador 555 IC.  El temporizador 555 es cableado en modo astable, lo que significa que va a salir una onda cuadrada continua, con una frecuencia que depende de la resistencia entre las dos clavijas etiquetados "Pote" en el diagrama anterior.  Los componentes sólo adicionales necesarios son una resistencia de 1kOhm y un 0.01uF condensador.  El circuito es alimentado por una batería de 9V solo, conectada a los pines de tierra y 9V.  Un altavoz está conectado con el conector de tierra y de la salida (pin 3) de la 555.

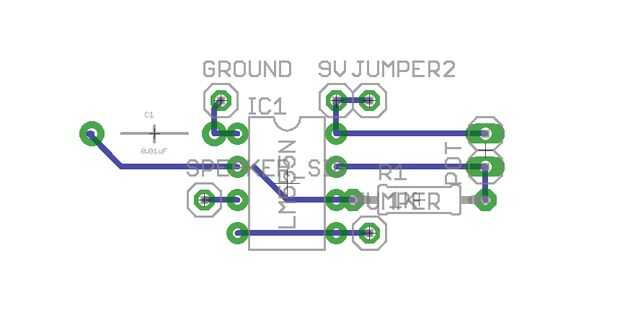

También incluí un puente de alambre en mi circuito, indicado por los dos pernos con "puente" en el esquema arriba.  Un puente de alambre es un hilo que conecta una parte de un circuito a otro en caso de que es muy difícil encontrar un camino para en la placa de circuito impreso (PCB).  Los pines 4, 5 y 8 debe ser conectado a 9V, pero puesto que están en lados opuestos del Temporizador 555 fue un poco complicados.  Como se aprecia en la figura 2, ya tenía rastros conductores ejecuta el temporizador 555, así que tuve que usar un cable de puente para conectar los pines 4 y 5 a 9V sin toparte con otros rastros o tomando un muy largo camino alrededor de la viruta (aunque esto no sea un problema con los rastros de cobre regulares, un largo camino con pintura conductora agregará cierta resistencia innecesaria al circuito).
