Paso 2: Diseño en Eagle CAD
![]()
![]()
![]()
Primero saqué mi esquema en
Eagle y utiliza el editor de diseño de junta para diseñar los rastros para el

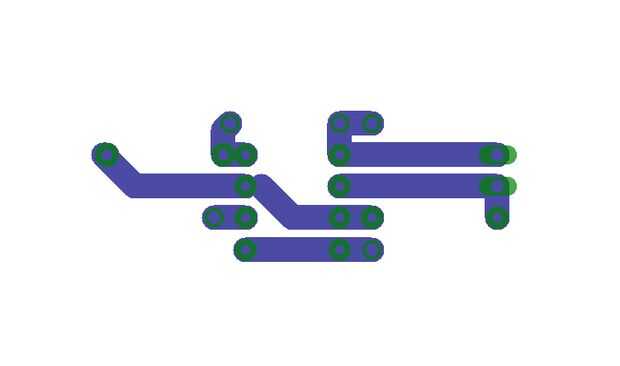

PCB. Útil puse cosas hacia fuera para que la longitud de las huellas entre los componentes fue tan pequeña como sea posible. Cuando se utiliza esta pintura pelada conductora es importante recordar que agregará cierta resistencia a su circuito, utilizando trazas más cortos reduce al mínimo la resistencia extra que te presenten al circuito de la pintura. Después de que arreglé todo lo que me ha gustado aumentó el ancho de los rastros a 0,076"(éste era sentí que podía salirse con la anchura máxima). Una vez más, esto fue reducir al mínimo la resistencia de la pintura; rastros más delgados tendrán más resistencia, así que si quieres evitar esto tendrás que hacer tus huellas tan amplia como sea posible. He encontrado que mis huellas tenían una resistencia de acerca de 600ohms por pulgada (puede consultar la
hoja de datos de conductores desnudos para más información). He mi águila archivos adjuntos más abajo.
Que exporta una imagen de las huellas a Photoshop y unos pocos ajustes (aumentado el tamaño de algunos las almohadillas de contacto). He importado mi diseño final en Illustrator y utiliza la función live trace para generar un archivo de vector de los rastros. Yo he conectado el archivo final de EPS por debajo. Colocó cinta de algún pintor azul en un pedazo de acrílico y cortar el archivo de vector de PCB en la cinta con un cortador láser. Si no tienes acceso a un cortador del laser, usted podría intentar imprimir el archivo EPS y utilizando como guía para cortar la máscara a mano.
