Paso 2: El test equipo

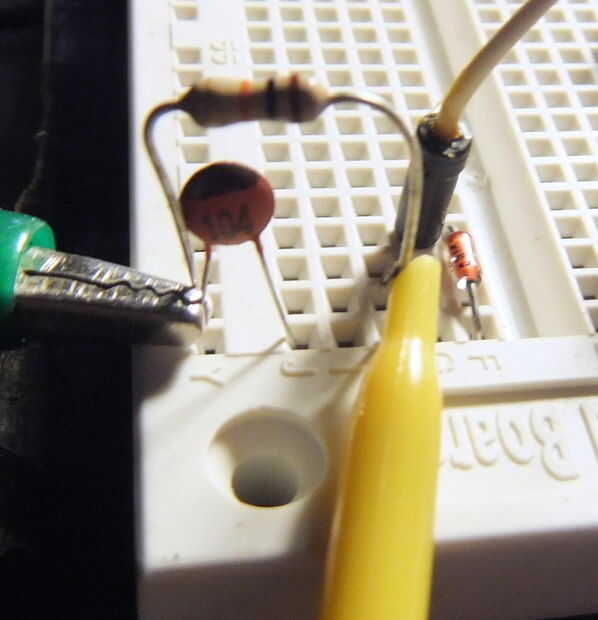

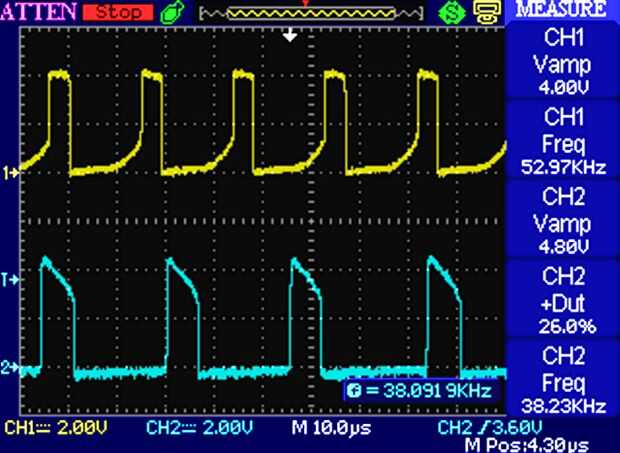

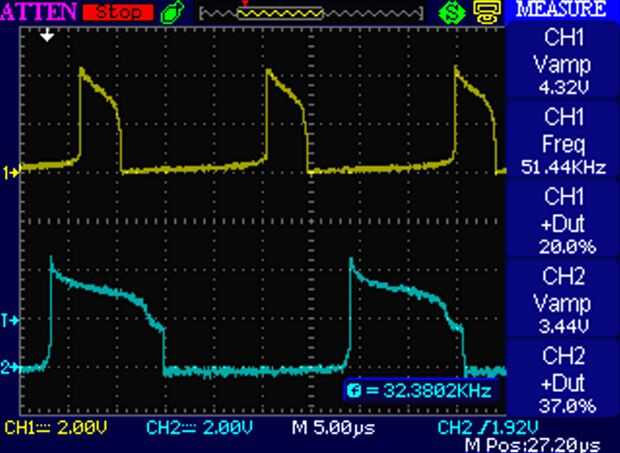

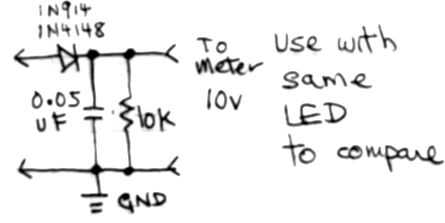

El lado del cátodo (anillada) uno de los extremos del diodo, se conecta al ánodo del LED, mientras que el otro extremo es un voltímetro externo, a 5 o 10 v DC. La lectura da una representación razonable de la información que usted puede conseguir conectando el circuito a un osciloscopio. Para mantener todo simple, solo funciona con semejantemente construido de JT y LEDs similares.
Porque el diodo resta alrededor de 0.6 v de la lectura, no es una tensión absoluta, pero funciona bien como una escala cuantitativa simples (QS). Esto permite una lectura rápida comparar la eficacia de su diseño y los cambios que haga a él.
