Paso 3: Evaluar el probador

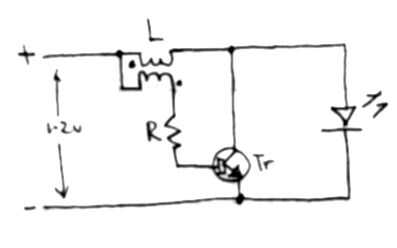

Lecturas de osciloscopio básicos están incluidos, con la parte superior (CH1 / amarillo) trazar siempre mostrar el pulso de salida del circuito "estándar" (#2, que tiene uno de los inductores de 100uH 'emparejados'). Los números relevantes son el V-amp (amplitud) y + Duty (-ciclo); cuanto mayor sea, más luz se produce.

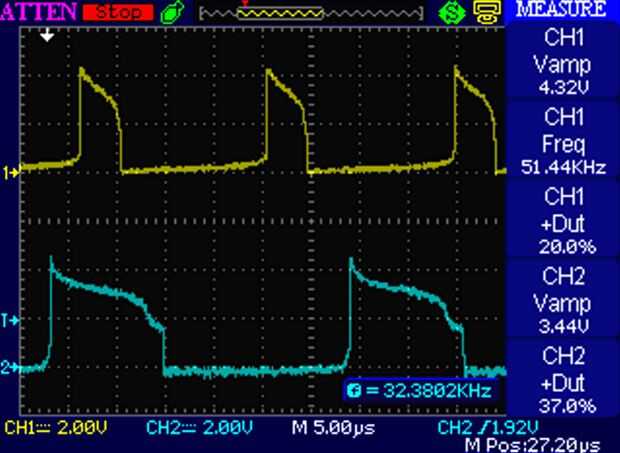

#1 810uH bobina QS = 3.18 (CH2, primer gráfico)
#2 bobina de 100uH QS = 3.56

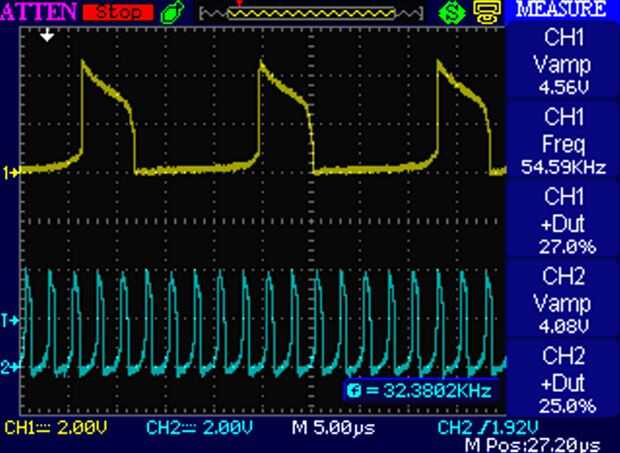

18uH #3 (aire) QS = 3.14 (Ch2, gráfico 2)
#4 100uH Driver QS = 2.80 (Ch2, gráfico 3)

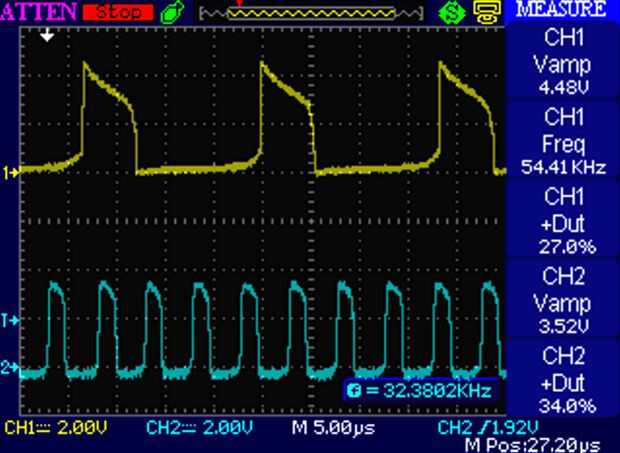

El último circuito es una imitación-JT que sustituye a la bobina secundaria con un condensador y otro transistor, lo que nos permite usar inductores estándares en lugar de enrollar nuestro propio. También ilustra una de las debilidades de la herramienta de medición - a pesar de sus baja QS leer, su salida parece muy brillante. Un vistazo a la última pantalla de osciloscopio (CH2, azul) nos da algunos consejos. En primer lugar, aunque V_amp es sólo 3.52v, su forma de onda es un pico más redondeado en vez de una rápida caída. Otra sugerencia es el + Duty: más es 25% más que el básico JT (34% vs 27%). Recuerde que el tester puede utilizarse para comparar LED y circuitos similares de JT!
