MOSFET - Metal oxido Semiconductor Field Effect Transistor
El MOSFET es un dispositivo de voltaje funcionado esto significa su modo de operación depende de la tensión en la puerta. Tiene 3 funcionamiento de regiones de saturación, lineal y corte. El MOSFET tiene una muy pequeña región lineal y principalmente amplificadores operan en esta región. Conmutación de la energía es entre la región de corte y la región de saturación.
La puerta- la puerta para el MOSFET tiene una muy alta impedancia de entrada en la orden de Giga ohmios (x10 ^ 9) así que no hay necesidad de un resistor de protección. la puerta tiene una tensión de umbral cuando se pasa los interruptores MOSFET y permite corriente fluya del terminal positivo de la fuente en el desagüe de lo MOSFET.
Drenaje - esencialmente la salida, en un MOSFET de canal N el desagüe es en la parte superior, conectar la salida que puede ser un motor o un LED para componentes sensibles no se olvide de un resistor de protección. En un MOSFET de canal P el drenaje en la parte inferior y conectado al riel negativo de la fuente. Para la polaridad componentes sensibles como un LED el cátodo está conectado con el carril positivo.
Fuente - este pin está conectado a 0v.
Doble Compruebe la hoja de datos para el MOSFET y asegúrese de que conecte los pines en los lugares correctos lo contrario conseguirá realmente caliente y probablemente romper el MOSFET. El MOSFET se utilizará es un «poder de STP36NF06 MOSFET de conmutación".

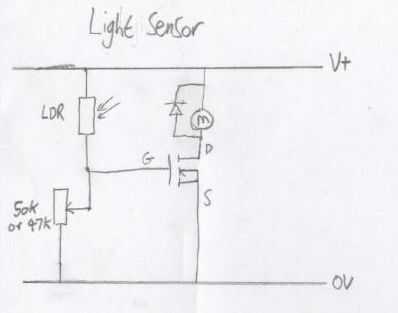

El Sensor de luz del esquema
El potenciómetro se utiliza para variar la tensión de entrada en la puerta, como los aumentos del nivel de luz en el LDR la resistencia disminuye haciendo que el voltaje en el potenciómetro para aumentar, este es el voltaje que entra en la puerta de lo MOSFET. La fórmula del divisor de tensión es V = (Vs * R1) / (R1 + R2) donde Vs es el voltaje de la fuente y R1 es la resistencia en la que desea encontrar el voltaje a través.

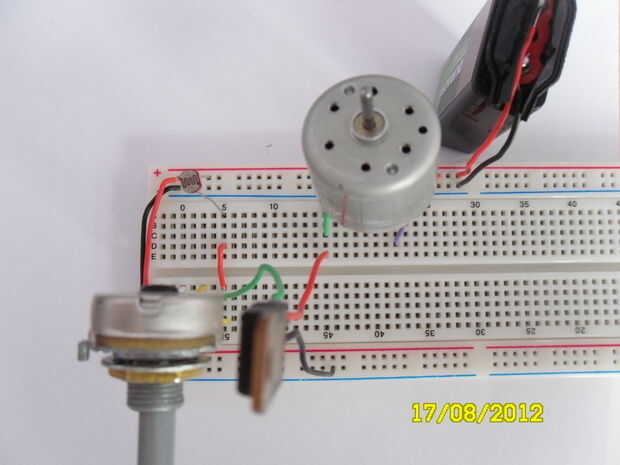

Este circuito es para que cuando los aumentos del nivel de luz el Motor se activa, el LDR y el potenciómetro pueden ser intercambiados alrededor para que al disminuir el nivel de luz se activa el motor. (Cuadro 1 y cuadro 2).
* Casi cualquier LDR puede ser utilizado
* 50 k o 47k potenciómetro funciona mejor con un LDR en esta configuración
* Hay un diodo sobre el desagüe para proteger el MOSFET contra voltaje reverso del Motor, el cátodo del diodo se conecta en el riel positivo.
* Casi cualquier fuente de alimentación puede utilizar, mira en una hoja de datos MOSFET si está seguro. Asegúrese de que está utilizando el dispositivo de salida puede manejar la cantidad total de energía de la fuente de alimentación. (El MOSFET pasa toda la potencia de la fuente y bombas a través de su dispositivo de salida)

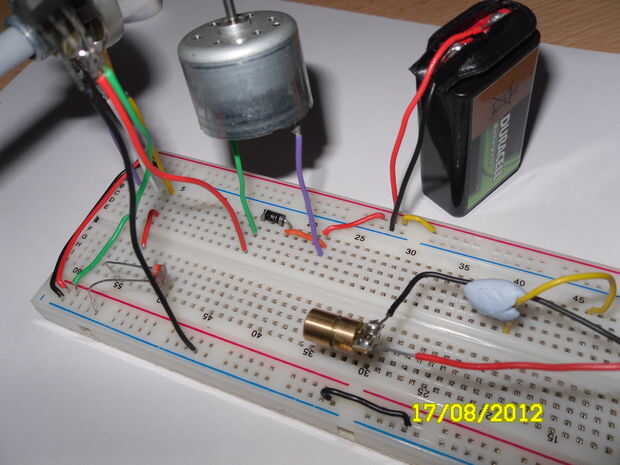

Circuito de viaje de láser
(Foto 3 y Foto 4)
Puede hacer un circuito de viaje de laser cambiando la LDR con el potenciómetro de modo que cuando el nivel de luz disminuye, es decir, el rayo láser se rompe, el motor se activa. Apuntar el rayo láser en la LDR, toma un poco de retoques para llegar a su posición, usé blu-tack.
El resistor de protección para el láser puede ser calculado por R = (Vs-VL) / IL donde Vs es el voltaje de la fuente, VL es la caída de voltaje a través del láser y IL es la cantidad de corriente que puede fluir con seguridad a través del láser. Busque la hoja de datos de su láser, utiliza un láser de 5mw, dibuja sobre 15-20 mA y tiene una caída de tensión de unos 2.7v.
Ajuste el potenciómetro hasta encontrar el punto de que cuando el láser se rompe el motor activa.
Usted puede experimentar con los dispositivos de entrada y salidos, por ejemplo un fototransistor que se utiliza para detectar rayos infrarrojos, esto se podría utilizar como el dispositivo de entrada y un motor como el dispositivo de salida, punto de TV remota en la prensa de fototransistor algunos botones y el motor se activa.
Puede utilizar estos circuitos como una Fundación y ampliar en él lo que es más compleja para cumplir con una variedad de especificaciones.

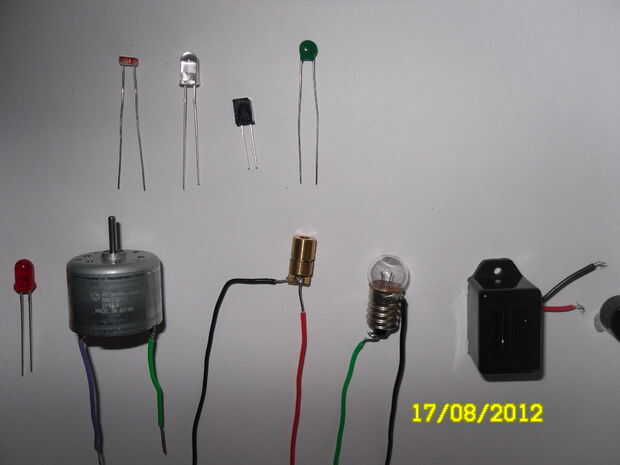

Cuadro 5 muestra una gama de dispositivos de entrada y salidas / componentes (entrada sobre los componentes principales y salidos en la parte inferior) que pueden ser interconectados con un MOSFET. La flexibilidad del MOSFET y sus capacidades lo hacen un componente popular y útil en sistemas electrónicos.
