Circuitos de Temporizador 555 (1 / 3 paso)

Paso 1: Astable 555

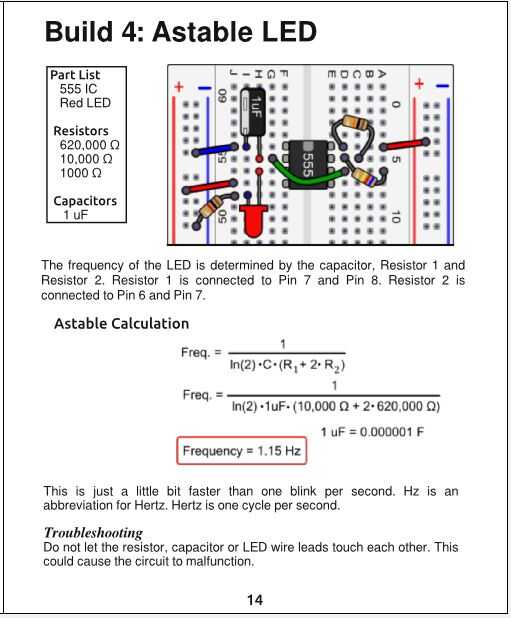

Esta construcción se puede utilizar en una variedad de circuitos: temporizadores, relojes, servo motores y sensores infrarrojos. El Astable es capaz de hacer esto porque puede cambiar el ciclo de milisegundos a minutos usando dos resistencias y un condensador.
