Circuitos integrados (1 / 1 paso)

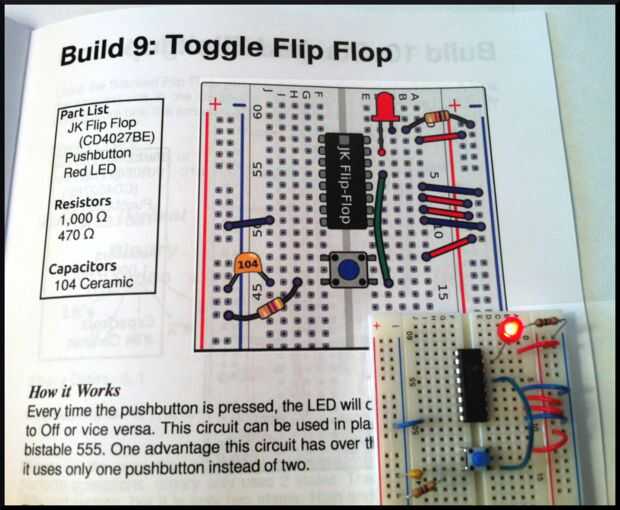

Paso 1: JK Flip Flop

Esto es un circuito útil y puede usarse en lugar de un interruptor. Este JK cambiará el LED cada vez que se presiona el pulsador. Ambos son del primer juego.

Lista de piezas

  • Flip Flop JK
  • LED rojo
  • Pulsador
  • Condensador de cerámica de 104
  • Resistencia de 1000 Ohm
  • Cables de puente
