Paso 1: métodos:
En general, hacer más costosos componentes extraíbles y barato como LEDs, resistencias e interruptores soldados a la placa. Yo también uso llano viejo tablero de perf con no pads de soldadura de metal. Perf board se puede cortar fácilmente para adaptarse a su proyecto. Últimamente he estado haciendo mis propias tablas en una impresora 3D. Los métodos utilizados son los mismos.
Wire Wrap: He visto wire wrap arbitrado a como "Conocimiento perdido". No encuentro referencia a este método se utiliza comúnmente, pero encontrar abrigo del alambre una forma muy útil para hacer conexiones de alambre soldadura menos y muy confiable. Este método requiere que una herramienta de envoltura de cable y alambre enrolle alambre. Tendrá pernos que sobresalgan de la placa perf tiempo suficiente para que la herramienta funcione. Aquí hay instrucciones sobre cómo wire wrap en Instructables.

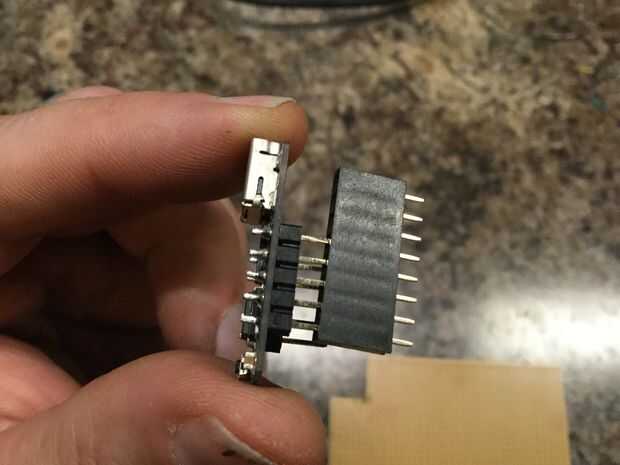

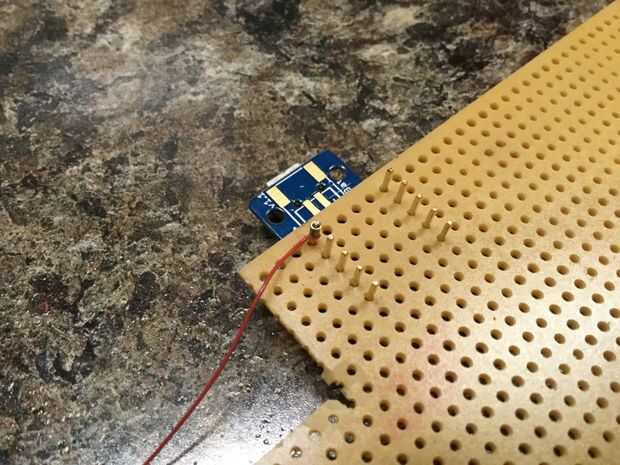

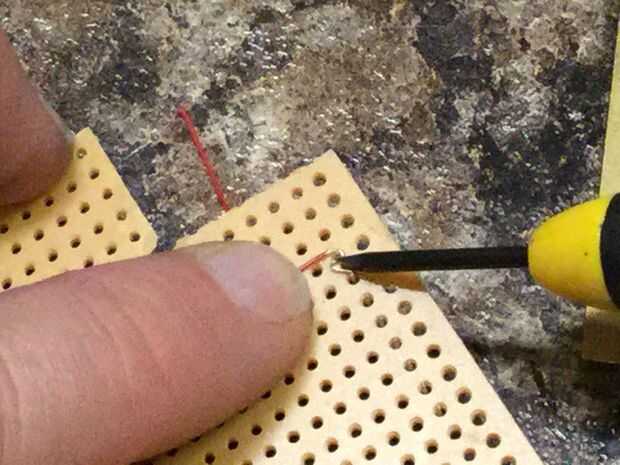

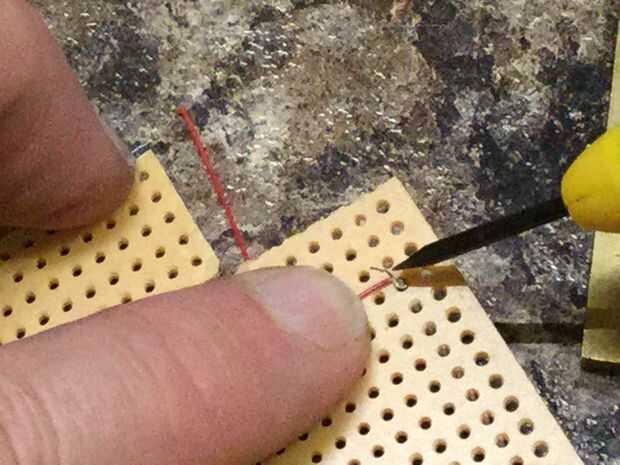

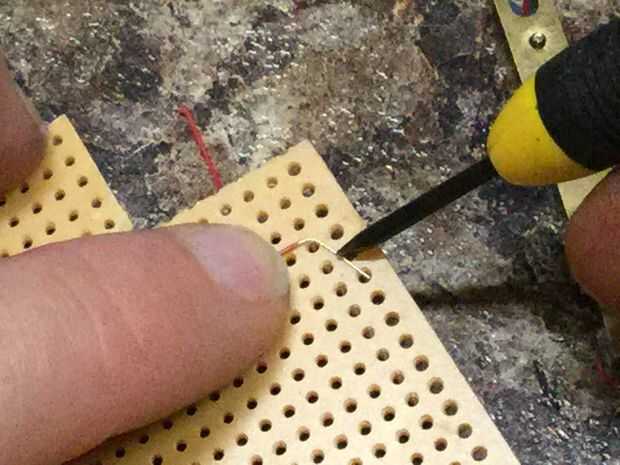

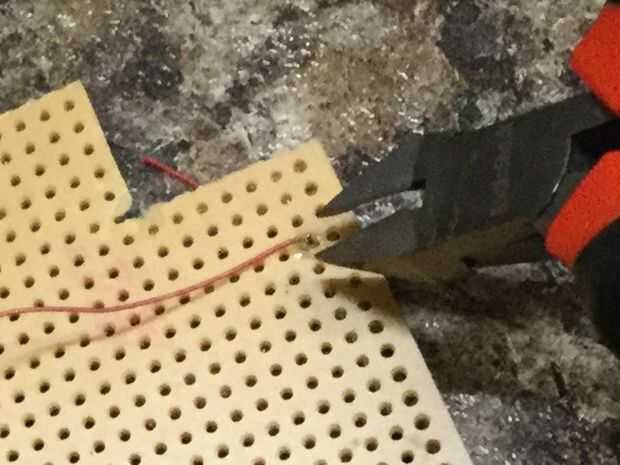

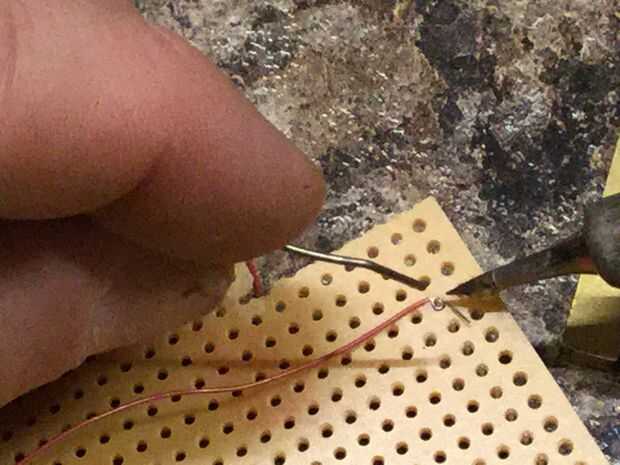

Soldar conexión: Si los pernos son demasiado corto para un alambre abrigo, utilizo una conexión soldada. Para que un componente extraíble, suelde en un encabezado o zócalo del IC. El componente puede enchufarse en el encabezado o el zócalo. El encabezado es superglued al Comité de perf. Use alambre de calibre pequeño como el abrigo del alambre de calibre 30. Tira de 1/4 pulgada de aislamiento de un extremo del cable. Envolver el alambre alrededor del perno con un destornillador pequeño de tornillo de cabeza plana. Suelde el cable con el conector. Usted puede hacer sólo un abrigo medio, pero el alambre necesita ser lo suficientemente apretada como para permanecer en el lugar para hacer la conexión de soldadura. Retire cualquier cable adicional con un corte lateral. La cabecera de la mujer se puede cortar a medida con una sierra para metales o sierra de marquetería. Corté a través el siguiente agujero sin usar, cortar a través del conector de metal. Retoque al presentar el extremo áspero cortado de la cabecera.
