Circuitos programables de 8 pedal conmutador con Arduino Mega2560

última actualización: 17 de febrero de 2016

Esta es la segunda parte de mi anterior tutorial sobre cómo hacer pedales programables simple conmutador (o áncora) ahora con un Arduino MEGA2560 para lograr 8 bucles almacenables de 8 presets.

Tenga en cuenta que es posible mejorar el número de bucles total. Sólo tener en cuenta que agregar más líneas del código y más coste en hardware. Dicho esto, mejorar las posibilidades en el tiempo!

Número de bucles máximo = número total de pines digitales - 3 de 5 (menos 3 pines de selección de modo y los dos Rx/Tx)

En este tutorial tenemos pins digitales 69 - 5 3 = tan (21.33) 21 lazos disponibles. Piense puede agregar más interesantes opciones como aumentar el número de presets, añadir una pantalla o leer valores de pote para pedales de expresión por ejemplo, disminuyendo el número de circuitos disponibles. Pero francamente: "¿quién necesita 21 pedales en una pedalera?"

Sin duda, son...

Nota: este proyecto no permite invertir el orden de los pedales. Esto implica duplicar la cantidad de relés y un montón de pesadillas! Pero se pueden considerar 2 (o más) grupos de lazos, es decir: antes de la entrada de tu amplificador y el otro en el loop de fx, siempre que su amplificador obviamente! Lo único que hacer es añadir un par de jack chasis entre dos relés, la elección es suya. Esto se llama la técnica de"última hora".

También podemos utilizar pin D1(Tx) para la comunicación Midi.

Así, con el fin de mantenerlo tan simple como quería, ver el esquema de esta versión del proyecto.

______________________________________________________

Hardware:
-chino 1 Arduino Mega 2560 (guarde su original prueba otros proyectos)

-8 interruptores momentáneos

-1 regulador LM7805 (5v.)

-1 selector de tres maneras

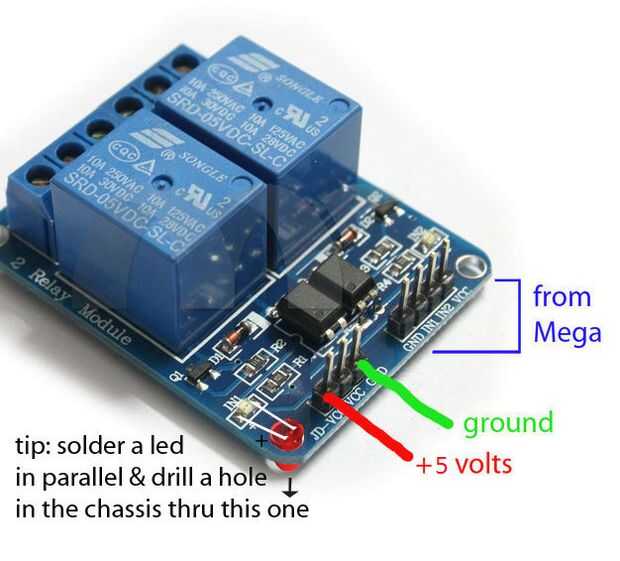

-8 módulos de relé de doble o

-1 módulo de dieciséis relés (9 / 12 voltios) o 1 ocho bord de relé dpdt (es mucho expensiver)

-jack hembra chasis 18 6.3 (mínimo) 20 si desea agregar la "técnica de romper"

-1 fuente de alimentación de 9V-12v /3A

-16 resistencias leds y 470 ohms

-1 din MIDI + resistencia de 1 220 ohmios (para opcional MIDI out)

-repuesto el cable o chino Dupont (macho a hembra)

(no se incluye: la caja)

______________________________________________________

Herramientas:

-plyers / cortador

-soldadura estación / hierro

______________________________________________________

USO:

-posición "A" en el selector de (casos a, b, c, d, e, f, g, h en el croquis) -> seleccione cual pedal para lazo ON (1, 2... 8).

-posición "B" (los casos i, j, k, l, m, n, o, p) -> seleccionar el número de preset (1 a 8) donde desea conservar los lazos (el led de programación que elija estará encendido 2 o 3 veces)

-posición "C" (casos q, r, s, t, u, v, w, x) -> leer el preset (1 a 8) guardaste previamente

______________________________________________________

necesita la biblioteca Arduino:

keypad.h

En caso de que su biblioteca LCD no funciona con este bosquejo, descargar estas 2 bibliotecas aquí
