Paso 4: Detección de oscuro con un Transistor PNP
Dark detección LED circuito del conductor, añadir oscuridad detectando la capacidad de un circuito solar es fácil, porque el panel solar puede servir directamente como un sensor para saber cuando está oscuro afuera. Para realizar la conmutación necesita un diodo entre la base de los transistores y su emisor, (Transistor PNP) o el colector, (Transistor NPN). El diodo aísla la base del transistor de las baterías tan sólo la célula solar alimenta la base de los transistores.

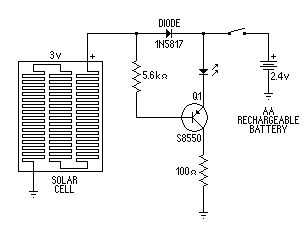

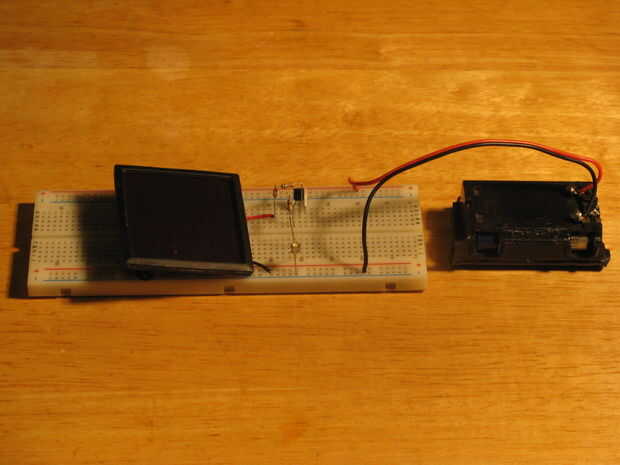

En este circuito utilizo un transistor PNP como Q1 que es controlada por la tensión de salida del panel solar. Cuando está soleado, la salida de la célula solar es alta en los transistores de base, que abre el transistor y el LED se apaga.

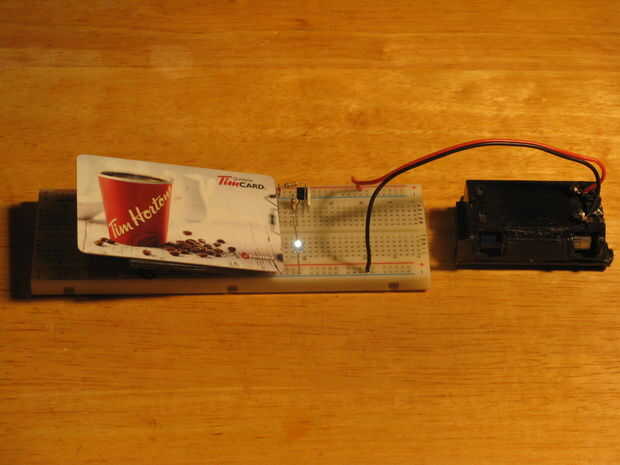

Cuando anochece; las células solares voltaje cae a cero, los flujos actuales de los transistores de base y a través de la célula solar a la tierra, esto cierra el transistor dejando que el flujo de corriente por el LED de puesta en marcha.
Este circuito funciona muy bien para aplicaciones de baja potencia cuando allí en no actual que sale de la base al daño de la célula solar. Sin embargo con circuitos que producen corrientes más altas que salen de los transistores PNP base, usted puede quemar la célula solar.
