Paso 5: Detección de oscuro con transistores NPN
Con corrientes más altas no desea que la corriente que pasa de la base de Q1 a través de la célula solar o corre el riesgo de quemar la célula solar. Cuando se utiliza un Transistor NPN la corriente viaja desde la célula solar hasta la base de Q1.

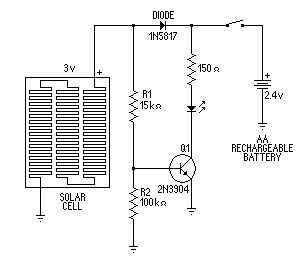

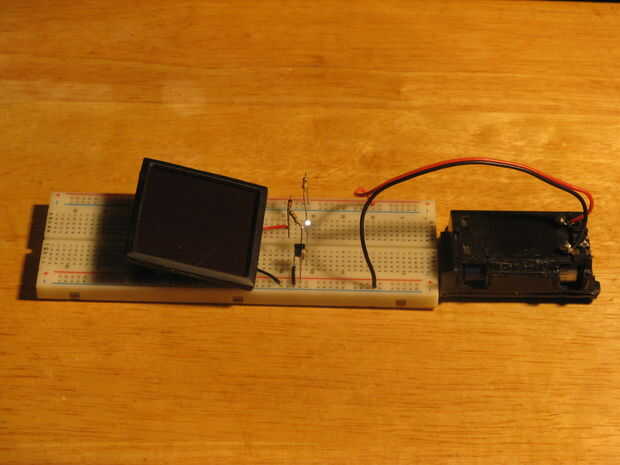

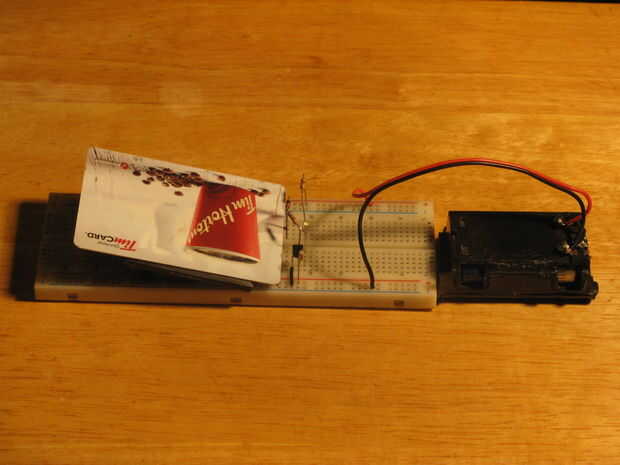

Este circuito utiliza la célula solar para la detección de oscurezca, carga las baterías y se enciende el LED cuando la célula solar es el sol, o se apaga el LED cuando la célula solar en la oscuridad no está cargando las pilas. Cuando la célula solar está produciendo energía, la energía se aplica a la base y el colector de Q1, el transistor cambia a cerrado y se enciende el LED. Cuando la célula solar es en la oscuridad y no producir energía, energía no alcanza Q1s base y el transistor está abierto apagando el LED. Se trata de una buena carga que indica circuito sin embargo no tiene una buena luz de noche ya que el sol debe estar hacia fuera a la luz del LED.
