Paso 7: Foto Resistor circuito

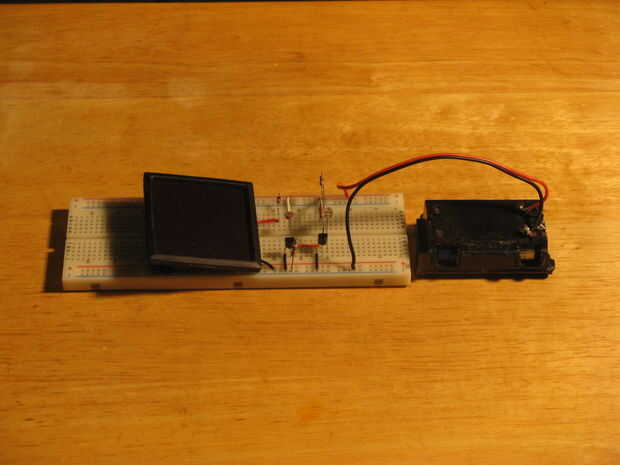

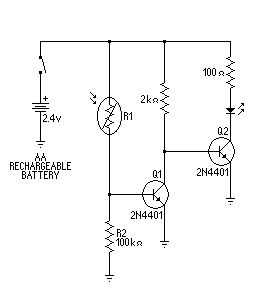

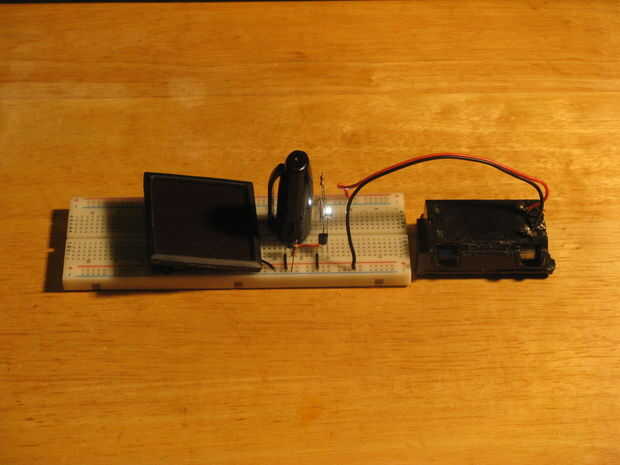

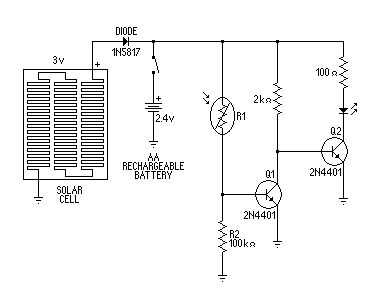

Este circuito es un poco diferente a los circuitos que utilizan la célula solar para una detección oscurezca; Este circuito utiliza una fotorresistencia para el sensor oscuro en lugar de la célula solar. Ahora el diodo se coloca derecho después de la célula solar para que Q1 y Q2 son accionados por la batería. La ventaja de este circuito es el controlador de LED detección oscuro puede ser un lugar y el circuito de carga con la célula solar puede ser en otro lugar.
El valor de R1 cambia con la luz, su valor disminuye la cantidad de luz que sube y sube su valor como la cantidad de luz desciende. Esta acción de R1 varía la potencia aplicada a la base de Q1 y permite Q1 controlar los LEDs ultra brillantes en y fuera de ciclo.
Puesto que el valor de R1 cambia con la luz y R2 se fija, para calibrar el circuito de detección oscuro puedes ajustan el valor de R2 para arriba o abajo para ajustar el nivel de luz que se enciende el LED ultra brillante o apagado.

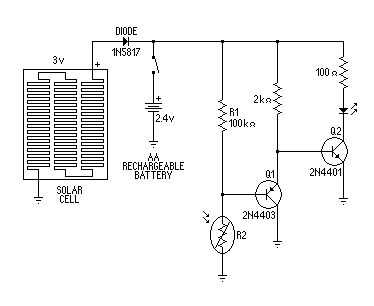

Cambiar Q1 de un transistor NPN a un transistor PNP que necesita cambiar R1 por R2 y R2 R1 del circuito funcionar como una luz automática.
