Circuitos y puertas lógicas simples (1 / 5 paso)

Paso 1: Y puertas

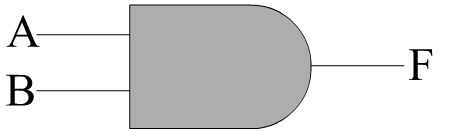

El primer tipo de puerta que veremos es la puerta y. El símbolo de circuito para una puerta de dos entradas y es lo curioso con forma de bala. Los terminales marcan A y B son las entradas, y la marcada una F es la salida.

Una puerta y determina su salida por la siguiente regla: si ambas entradas son 1, la salida es 1; Si cualquiera o ambas entradas son 0, la salida es 0 (recordemos que 0 y 1 son "bajos" y "alta" tensión, respetuosamente). La operación se denomina multiplicación booleana porque el resultado es como si "multiplicado" las dos entradas y se escribe también como F = AB, similar a la multiplicación. La tabla de abajo el diagrama se llama una tabla de verdad. Este tipo de tabla enumera todas las combinaciones posibles de entradas y le muestra lo que sería sus salidas correspondientes. Este particular tabla de verdad es para la operación; Observe que la salida es 1 solamente cuando ambas entradas son 1, como era de esperar.

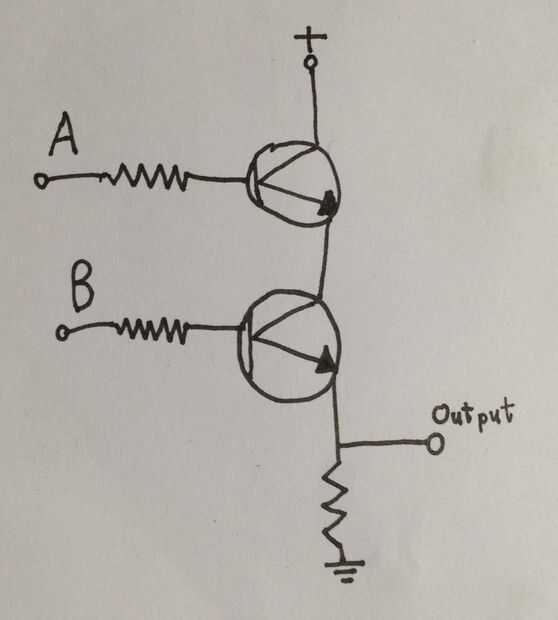

Más puertas lógicas se pueden hacer muy fácilmente con los transistores. En el circuito diagrama arriba usted puede ver una simple puerta y construida usando dos transistores. Sí me doy cuenta de mis habilidades artísticas nunca dejados el segundo grado. En esencia se trata de como dos interruptores cableado para arriba en la serie; corriente no fluye a la salida a menos que ambos interruptores están cerrados. Uso de transistores como interruptores, el circuito puede controlarse completamente electrónicamente.

Ahora mire el circuito 123D (clic aquí). Se deben ver tres breadboards con un multímetro cada. Cada uno es el circuito para una puerta de lógica diferente, y cada multímetro mide el voltaje en la salida. El primer circuito es el que queremos ver aquí. Pulse el botón simular y usted notara la lectura de un voltaje pequeño, del orden de unos pocos milivoltios. Esto es normal y es lo suficientemente pequeño como para ser ignorados. Los dos interruptores hacia la parte inferior del circuito son como las entradas. Probar los bancos uno de los interruptores, luego el otro. Notará la tensión aumentar un poco con solamente un interruptor, pero otra vez es insignificante. Sólo cuando ambos interruptores están volteadas en el voltaje de saltar a cualquier nivel considerable. Este es el funcionamiento básico de una puerta y de lógica.
