Paso 3: No puertas y combinaciones

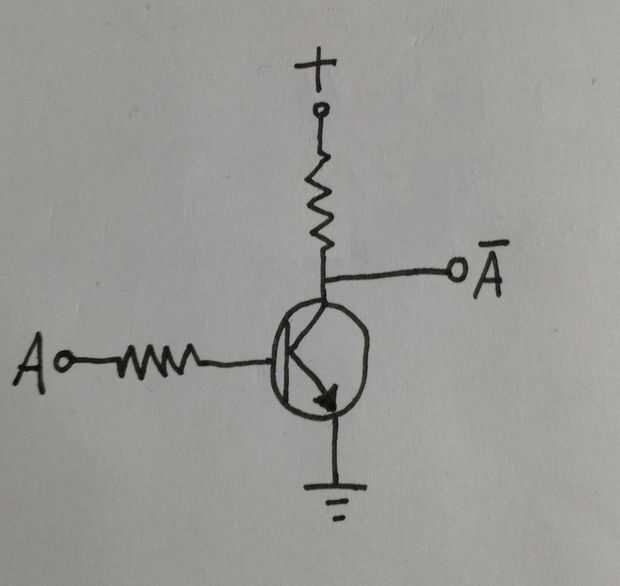

La puerta no es relativamente sencilla. Tiene sólo una entrada y lo que hace es tomar el valor de la entrada y lo invierta. Tiene una tabla de verdad muy simple que ilustra esto. El resultado es F = A̅ (leer una barra). La barra indica la inversión, sea A̅ simplemente A invertida.
Ahora vamos a la cabeza al circuito 123D, dirigiendo nuestra atención a la placa final. Con el interruptor, la salida será baja y con el apagado de la salida es alta. Ahora vamos a probar algo diferente. Quite la conexión entre la resistencia de salida de la puerta y y tierra de la placa, a continuación, conecte la resistencia a la entrada de la puerta no justo encima del interruptor (Asegúrese de que el interruptor de la puerta no está apagado). ¿Observe lo que hace esto? Salida de la puerta y ahora es la entrada de la puerta no, y la puerta no invierte todo lo que la puerta y salidas. Se puede hacer algo similar con la o y no puertas e incluso y y o puertas. Puertas lógicas basadas en transistores pueden ser ensartadas como esta casi infinitamente. No dude en jugar un poco, lo mejor de usar circuitos 123D es que puedes experimentar sin costo y sin dañar partes reales.
En la siguiente sección que vamos a tomar esta idea de combinar más, hablar sobre el diseño de circuitos de lógica específicos basados en la tabla de verdad deseada y terminar con un ejemplo detallado que utiliza todo lo hablado hasta ahora.
