Paso 7: Tablero de Furby anatomía
Para inteligente hack por tablero de Furby, tenemos que entender que las partes lo que están haciendo.
Nota que hay un montón de pegamento dentro de Furby! Siga adelante y quite para ver mejor las piezas.

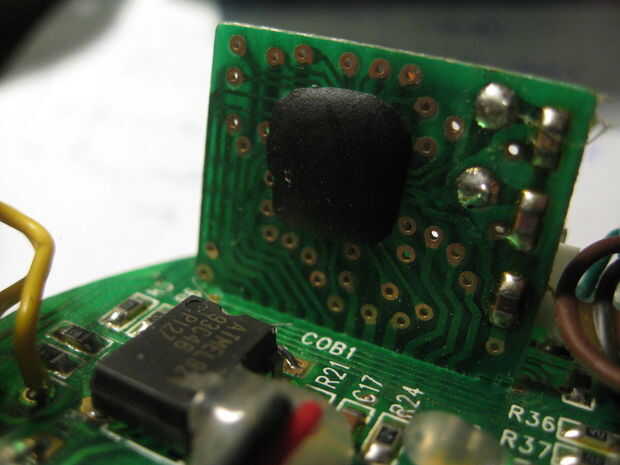

En la parte posterior izquierda de Furby, hay dos tablas de la hija que se pega en la placa base principal - estas dos tablas son cerebro de Furby, pero no su memoria. Los contactos de ambas tablas pueden verse en la parte inferior.
El tablero más grande lleva el procesador principal que controla los sensores de Furby y el motor y toda su lógica de control. WindowsDevPro señala que esto es un SunPlus SPC81A que es un procesador RISC con 80K de almacenamiento a bordo, en su mayoría dedicada al almacenamiento de información para el coprocesador.
Este coprocesador es en el segundo tablero, que es un chip de síntesis de discurso de TI50C04 y que encarga de la voz de Furbys así como comunicaciones de IR. Para obtener más información, ver libros de datos en el TSP50c0x/1 x familia de sintetizador.

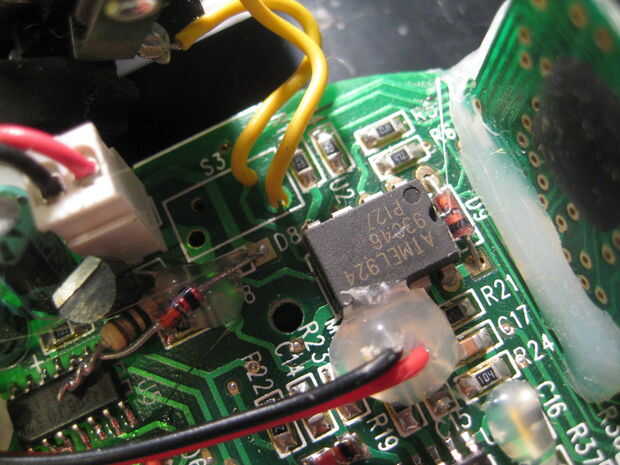

Cerca, hay una EEPROM - esto es donde "memoria" de todo Furby - no es memoria en el sentido de la arquitectura de computadora, pero "Memoria real" de Furby que incluye su nombre, las palabras que él aprendió y uso de la voz el chip de síntesis de voz.

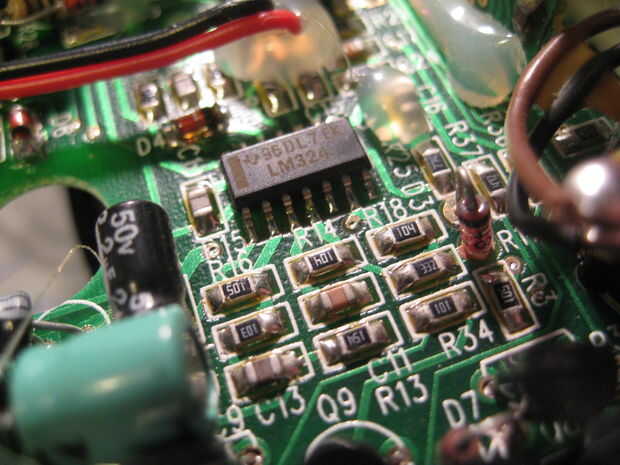

Junto a una pequeña red de resistencias es un comparador cuádruple - esto es para el comunicación sensor/emisor de infrarrojos y micrófono de oído primitivo del"" de Furby.
En la parte delantera izquierda es s negro redondo barril. Este es el sensor de inclinación, que detecta si el Furby es inclinada o invertida.

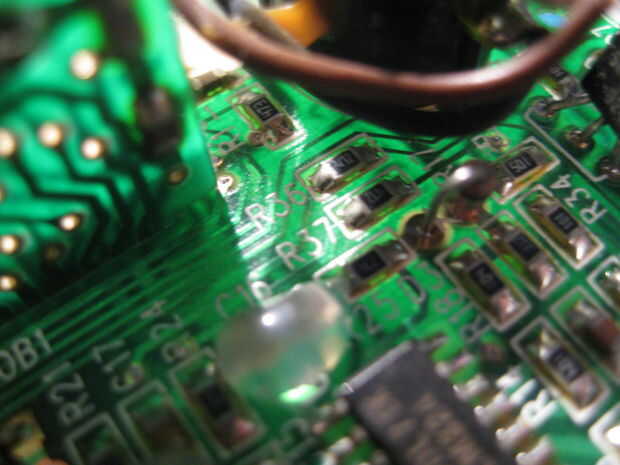

Nota de HACKING : justo al lado de la inclinación sensor es algo muy importante - R36 y R37. Estas son las resistencias para el control de motor de Furby. Si desea controlar el motor de Furby y no desea eliminar de su cerebro y también quieren construir su propio puente de H, se trata de donde perforar - del procesador principal al motor, son antes de puente en H de Furby, cuyos transistores se puede ver alinean al borde delantero de Furby. Si nada de eso tenía sentido para usted, simplemente ignore este párrafo entero.
Los cables amarillos que ves en la foto de la zona con "S3" son para el "interruptor trasero," que Furby utiliza para sentirte acariciar le (aw). Estos son los cables bastante frágiles pero fácil de volver a conectar. Coloque en el interruptor en la base de la espina dorsal de Furby - aunque no importa que va donde, Furby viene con el cable en el agujero pequeño conectado con el contacto exterior y del agujero grande en el interior.

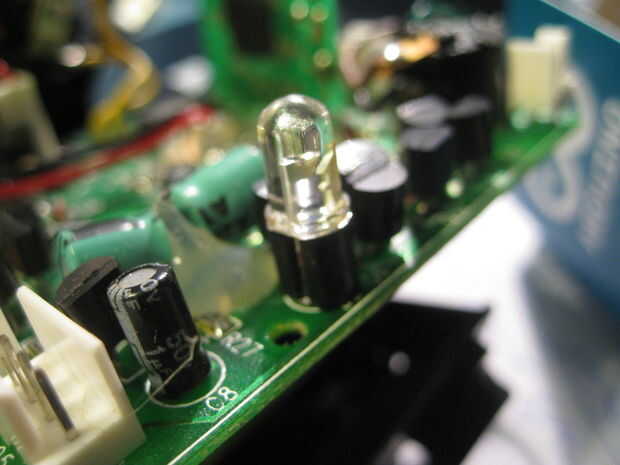

Finalmente es de destacar el LED en la parte derecha del tablero. Este LED es realmente muy importante, porque es cómo cerebro de Furby detecta movimiento en el engranaje y el motor. Sin embargo, tenga en cuenta que este LED está alimentado desde el procesador principal... así que si usted está reemplazando ese tablero, tienes que conseguir el poder para este LED.
