Paso 2: B) el circuito de protoboard.

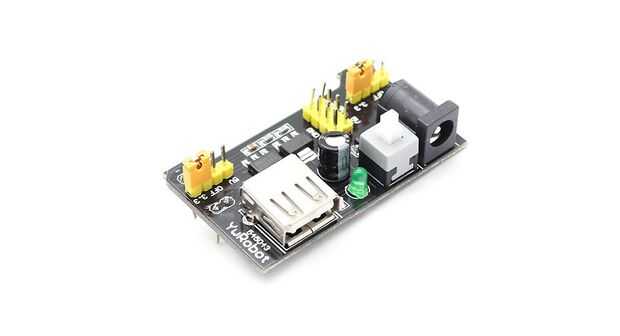

1. Ponga el adaptador del módulo de alimentación en la placa y conectar la entrada de alimentación con los cables de puente a las líneas de energía en el protoboard. (+ y - en el esquema)

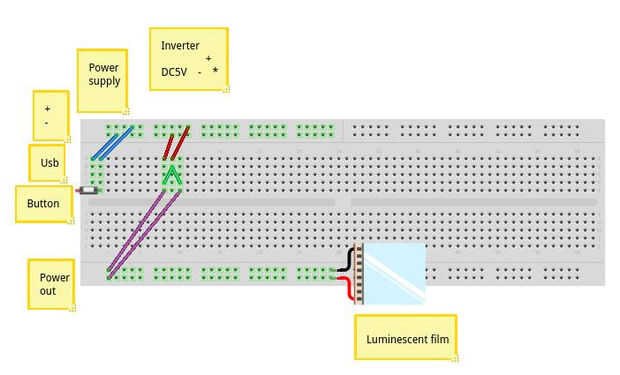

Por favor comprueba la representación de esquema y fotos.
* En caso de que nunca han trabajado con un protoboard, debe saber que el lado izquierdo y derecho de mayoría breadboards están conectados de arriba a abajo, y las dos columnas se utilizan para la alimentación, una columna para el positivo y el otro para negativo.

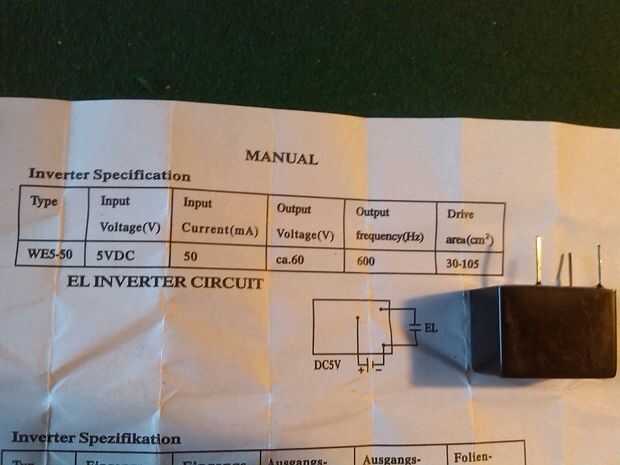

2. Coloque el inversor WE5-50 en el protoboard, recuerde que las líneas se conectan en grupos de 5 puntos de izquierda a derecha, por lo que el inversor debe instalarse de manera que cada pin está en una línea diferente.
3. Conecte el convertidor a la película luminiscente. Debe conectar los pines de la parte dos inferior a la potencia de salida columnas donde se conectará la película luminiscente. Conecte con los cables de estos puntos a la película luminiscente.
Si todo es allright, ahora usted puede conectar un USB (o AC 5V) para el módulo de adaptador y la pantalla deben encender y podrá ver la pantalla por la noche en adelante.
Me salté el proceso LED, si quieres un resultado más homogéneo y bonito, se puede cambiar el LED de teléfono con leds de color que se corresponde con el color de la película luminiscente.
Estas instrucciones no son finales, voy a actualizar con fotos nuevas y revisar las instrucciones en el futuro.
Si no sabes lo que haces y no te sientes seguro con el proceso, le sugiero que sea más fáciles comenzar con proyectos como puede romper su teléfono!
No soy responsable de cualquier problema que puede sucede cuando se hace este proceso.
Hacerlo bajo su propio riesgo!
Si usted se siente seguro y seguir y terminar para arriba con resultados satisfactorios, estaré muy feliz de saber.
¡ Disfrute!
