Paso 3: IC 7474

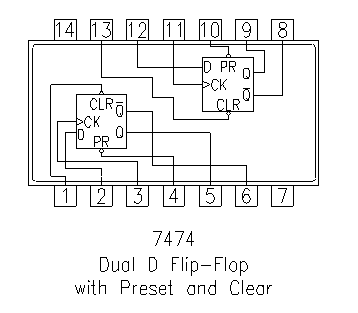

Hemos utilizado DM74S74N IC de la 7474 serie. DM74S74N IC es el IC flip-flop Dual D-type, en el que hay dos tipo D flip-flop, que pueden ser utilizados individualmente o como una combinación de conmutación maestro / esclavo. Estamos utilizando un flip-flop tipo D en nuestro circuito. Pernos para el primer flip-flop D son el lado izquierdo y para el segundo flip flop son en el lado derecho. También hay pins PRE y CLR para ambos el d-tipo flip-flops que pines de baja activa. Estos pin que SET o RESET el d-tipo flip-flop respectivamente, sin importar la entrada D y el reloj. Hemos conectado a Vcc para que sean inactivos.
Después de entender el flip-flop tipo D y DM74S74N IC, podemos entender fácilmente el uso de flip-flop tipo D en nuestro circuito. Cuando activa primero el 555 IC por el primer aplauso, el LED se ilumina ya que conseguimos Q = 1 y Q'= 0. Y lo seguirá siendo ON hasta el siguiente disparo o pulso de reloj positivo siguiente (bajo a alto). Hemos conectado Q' a entrada D, cuando el LED está encendida, Q'= 0 está esperando segundo Clockpulse, por lo que se puede aplicar a la entrada D y hace Q = 0 y Q'= 1, que convierte en apagar el LED. Ahora Q'= 1 espera próxima clockpulse hacer el LED enciende aplicando Q'= 1 entrada D, y así sucesivamente este proceso continuará.
