Paso 1: amplificador
Una lección corta de la física, sonida es compresión ondas radioeléctricas a través de un medio como el aire. Por un circuito electrónico detectar sonido, esta energía mecánica se necesita para traducirse en señales eléctricas. Electrets micrófono es capaz de hacerlo a muy bajo costo. Si te interesa conocer más sobre el mecanismo detrás, tome una lectura de este sitio: http://www.brighthub.com/multimedia/audio/articles/114495.aspx

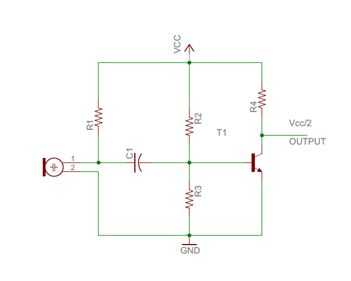

Existe una configuración estándar para micrófono electrets, que consta de sólo 3 componentes, un resistor y un condensador, como se muestra.
La señal eléctrica que sale del micrófono es muy pequeña, sólo unos pocos milivoltios en el mejor. Por lo tanto se necesita la amplificación. La calidad del sonido no es nuestra preocupación que así la elección del diseño del amplificador es enorme, desde un amplificador de transistor único a las matrices del opamp.
Amplificador de transistor único es el más simple todo. Usando un transistor NPN, la ganancia del amplificador es determinada exclusivamente por el rendimiento bruto del transistor. Para que tal amplificador trabajar correctamente la base de las necesidades de transistor a estar sesgados para que la salida es la mitad el voltaje de entrada Vcc. forzando el transistor permanezca en la región activa directa evitar la saturación.
Ya que nuestro diseño requiere operación de batería, donde no se fija la tensión de alimentación, asegurar que la tensión de polarización de transistor sigue en esa banda estrecha de modo activo hacia adelante es casi imposible. Para más detalles sobre el funcionamiento del BJT a leer esto: http://en.wikipedia.org/wiki/Bipolar_junction_transistor#Regions_of_operation
Se podría decir un regulador de voltaje puede solucionar eso, es cierto, pero más lineal regulador dibuja al menos 5mA para funcionar es decir residuos innecesarios.

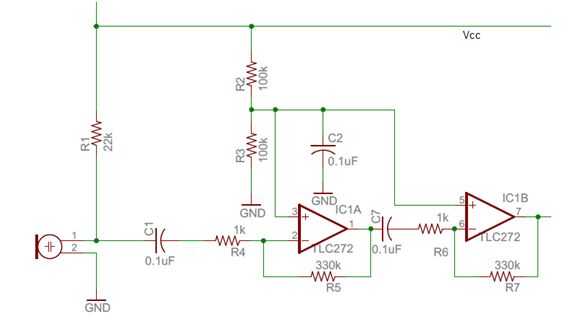

OPAMP o amplificadores operacionales son ahora nuestra elección de ser. Recurrir a un diseño simple de retroalimentación negativa inversión, dos componentes determinan la ganancia. Mirando el esquema opamp IC1A tiene su ganancia controlada por R5/R4 = 330k / 1k = 330. Usé dos etapas de amplificador para conseguir la sensibilidad deseada, creando una ganancia total de 330 X 330 = 108900 o 50dB.
¿Por qué no poner una resistencia de 100M en R5 y perder el otro ampli? Bien aquí es la cosa. OPAMP tiene un límite llamado producto ganancia ancho de banda, aborda generalmente en MHz o GHz. Es la frecuencia máxima que la amp puede corren con ganancia de 1, aumento de la unidad. Más sobre esto en esta dirección URL: http://en.wikipedia.org/wiki/Gain%E2%80%93bandwidth_product
Nuestro bajo costo opamp CMOS tiene banda de ganancia unidad a 1,2 MHz y la frecuencia de libraciones sonido clap a 1 KHz, por lo tanto la ganancia máxima que puedo obtener en un opamp es sólo 1200. Dado electrets mic pone hacia fuera de tal una señal débil no es suficiente en mi caso. Aunque pueden diferir en su caso.
