Paso 4: Controlador de LED

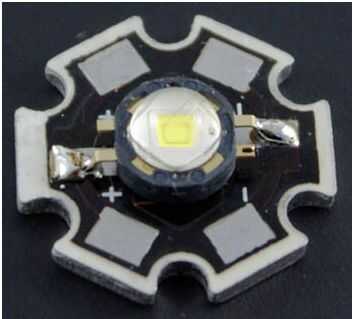

Para reducir el tamaño y costo, personalmente desea evitar el uso de disipador de calor, lo que significa bajar la potencia en el LED. A través de mi experiencia descubro el LED con disipador estrella puede manejar 220mA sin conseguir aún caliente, además de que es lo suficientemente brillante.
Tomando diseño limitador actual de instructables escrito por usuario Dan en el siguiente URL:

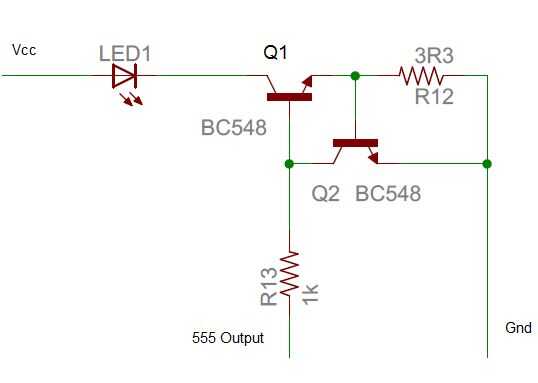

Me fui a trabajar seleccionando los componentes adecuados para el trabajo. Gestión de la energía un poco: ya que el sistema funciona con batería de litio o baterías 3XAAA, la tensión máxima es 4, 5V el LED genera caída de 3.2V a 220mA. Energía se disipa en el transistor Q1 es sólo (4.5-3.2) * 0.22 = 286mW. Tan sólo necesitamos un transistor que puede manejar 300mW y 300 mA corriente continua colector. Por suerte el BC548 disponibles puede hacerlo cómodamente. R12 en el esquema determina la corriente de que este limitador permitiría fluir. Si lees el artículo ligado encima de sabes que la resistencia sólo vería 0.7V a través de ella al máximo. En 3,3 Ohm este límite actual se encuentra en 0.7 3.3 = 212mA y la potencia disipada por el resistor es simplemente 0.7^2/3.3 = 0. 15W. Por lo tanto un resistor 1/4W ordinario puede hacer el trabajo.
