Paso 5: Soldadura del controlador de vuelo
El Naze32 puede venir ya sea en forma de kit o soldada. El modelo pre soldado estaba fuera de stock en el momento de mi pedido. No tener miedo de un poco de soldadura estaba contento de ahorrar $5 por obtener una versión de kit. Ya podemos afeitar un gramo o 2 de la compilación, cada poquito ayuda.
Se trata de cómo yo había soldado mi Naze32. Necesito solo 4 canales sin ninguna de las otras funciones así que voy a omitir los pernos para los canales de salida 5 y 6 junto con el cableado para entradas 5-8, yo también estoy omitiendo las clavijas para la telemetría y el timbre.
El manual se puede encontrar aquí. Sugiero descargar y leerlo, para tener una idea de los pines, antes de soldar el tablero. Entonces re Lee más...
Herramientas que se utilizan
- Soldadura de hierro
- Tornillo de la placa de circuito
- Cuchillo de Hobby #11
- De la soldadura
- Cortadores de alambre
Pasos

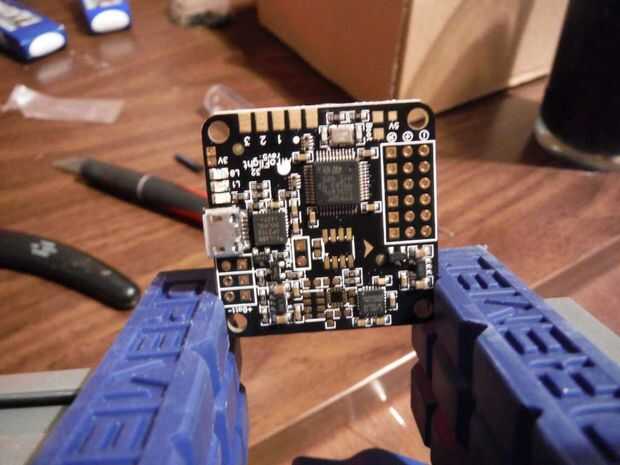

- Monte la Junta en su dispositivo de sujeción de la opción.

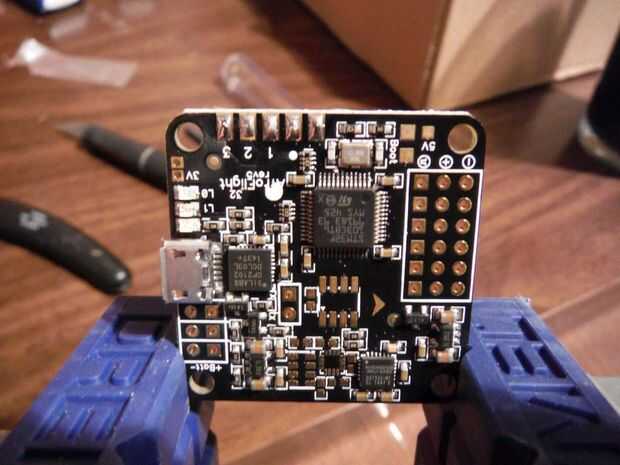

- El borde de la lata de la soldadura de cojines
- Deslice el jefe del perno 2 x 5 en el borde centrado los pernos en sus pads estañados

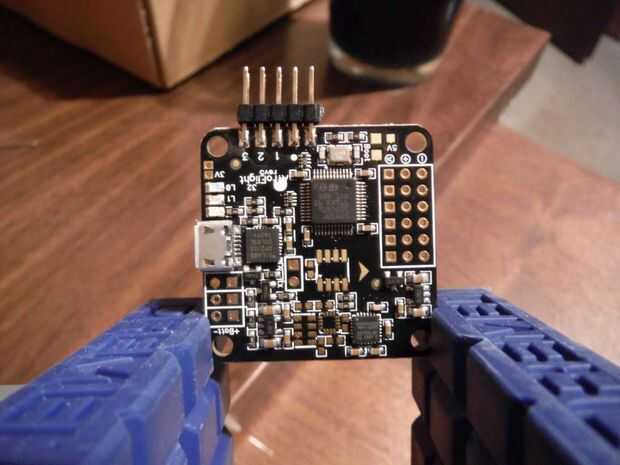

- Las clavijas a los cojines de la soldadura
- Clip de la cabecera de ángulo recto de 3 x 6 para que sea un jefe del pin de 3 x 4

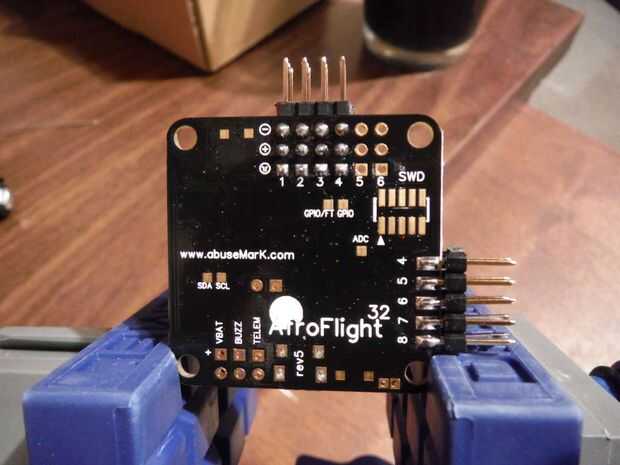

- Insertar la cabecera a su posición alineando los pernos para los canales de salida 1-4
- La soldadura de los pernos en su lugar
Ahora es el momento para colocar el arnés del receptor en una dieta.

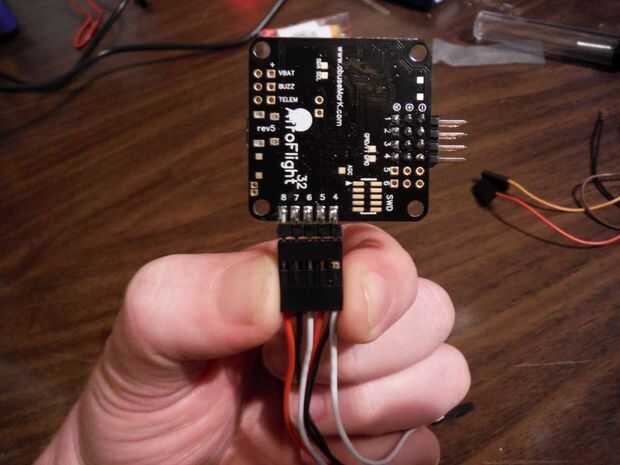

- Enchufe el mazo de cables en el conector de borde recién soldadas el final marcado con un triángulo debe perno de tierra para el canal 1.
- Dé vuelta la placa y tome nota de los 4 cables que correspondan a canales 5-8
- Desconecte el arnés del conector de la

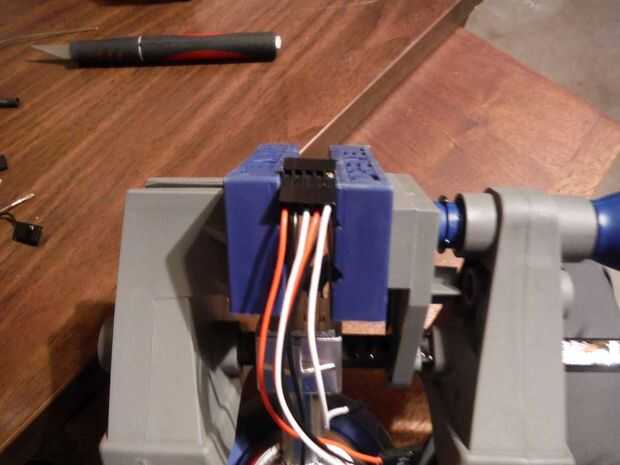

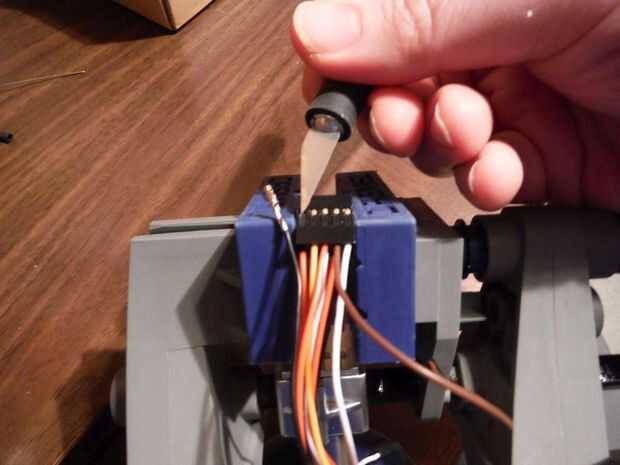

- Para quitar los 4 cables sin dañar el arnés, me sujeta el tapón en mi mordaza luego levantó suavemente el clip de sujeción para deslizar el cable con el enchufe del mazo de

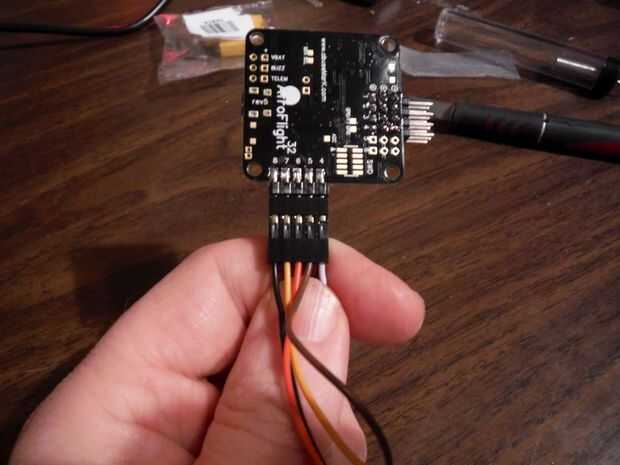

- Conecte el arnés hacia el controlador de vuelo y asegurar que los pernos de tierra a través de 4 tienen un plomo
