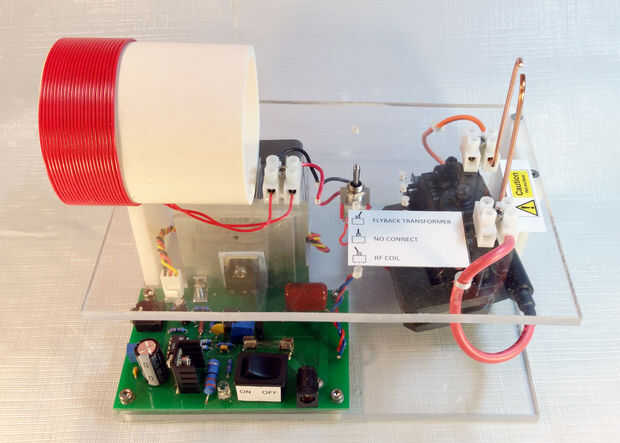

Paso 1: Teoría de operación

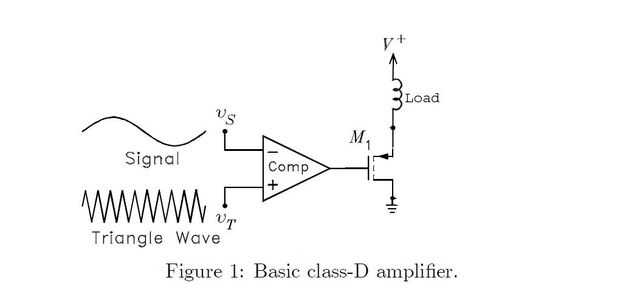

Amplificador clase D es uno en que los transistores de salida se funcionan como interruptores. Cuando un transistor que M1 está apagado, la corriente a través de él es cero. Cuando está encendido, el voltaje a través de él es pequeño, idealmente cero. En cada caso, la disipación de energía es muy baja. Esto aumenta la eficiencia, por lo que requiere menos energía de la fuente de alimentación y disipadores de calor más pequeño para el amplificador (Figura 1).

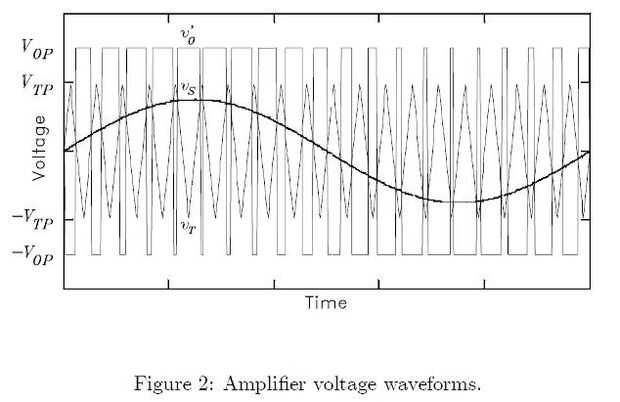

Figura. 2 muestra las formas de onda del circuito para el caso donde vS es una onda sinusoidal. Para fines de Ilustración, la frecuencia de la onda de seno es fS = 1 kHz y el triángulo de frecuencia de la onda es fT = 40 kHz. Para vS > 0, el ciclo de deber de los cambios de la onda cuadrada así que vo' pasa más tiempo en su nivel positivo que su nivel negativo. Esto hace que vo' a tener un valor promedio positivo. Del mismo modo, para vS < 0, vo' tiene un valor promedio negativo. La forma de onda para vo' se dice que es modulada de ancho de pulso. Cuando Vs es cero voltios, el ciclo de deber de Vo' se establece en 50%. El ciclo de deber de Vo' está cambiando según Vs.
