Paso 5: Unir cosas

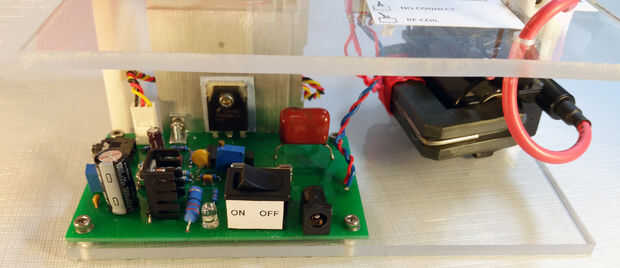

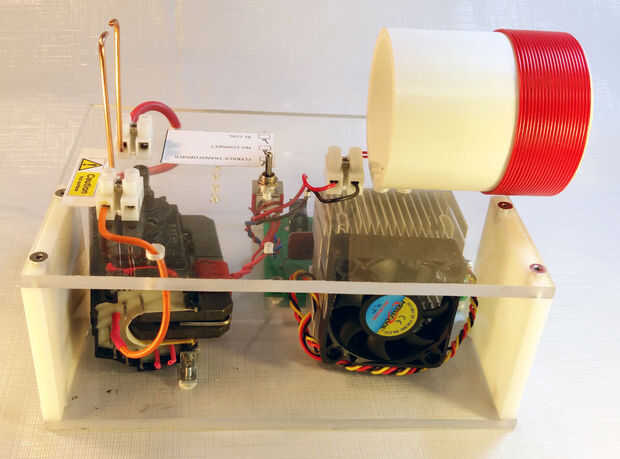

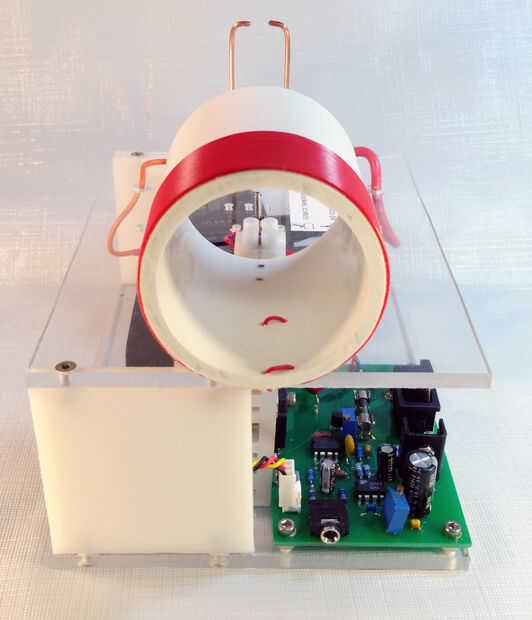

Utilizo algunas placas de acrílico para montar todo junto.
Altavoz de plasma
1. Asegúrese de que el poder está apagado!

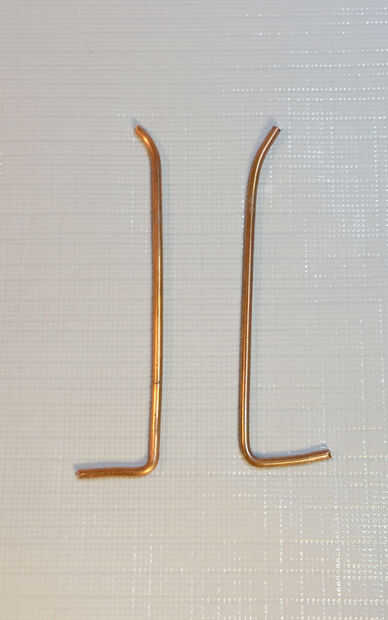

2. suelta los dos tornillos como un círculo en la imagen de arriba para cambiar los electrodos. Yo uso un cable 12AWG como electrodos.
3. ajustar la separación entre electrodos a ser unos 5mm de separación.
4. Gire el interruptor hacia el lado del transformador flyback.
5. Encienda la alimentación.
6. Enchufe el cable de entrada de audio 3,5 mm salida de audio reproductor de CD o radio. Ajustar el volumen de la salida del jugador. Si la salida del jugador es demasiado grande, causará el amplificador clase D sature, más coche el circuito y quema el fusible.
7. Ajuste el huelgo del electrodo para mejor calidad de sonido.
Nota:
Los electrodos están muy calientes. Dejan frío bajar antes de tocar.
Al cambiar los electrodos, apague siempre la primera. Utilice el pasador metálico corto cortocircuito los electrodos para descargar la energía almacenada en la bobina.

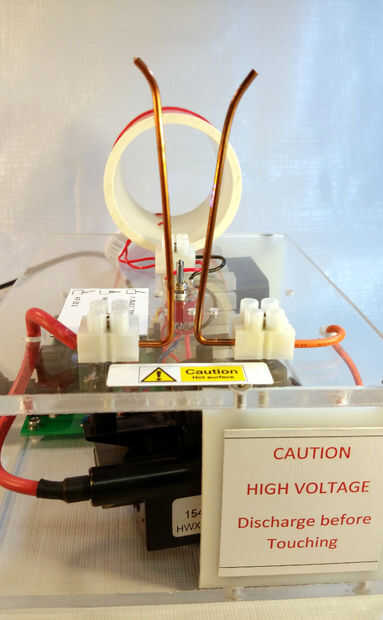

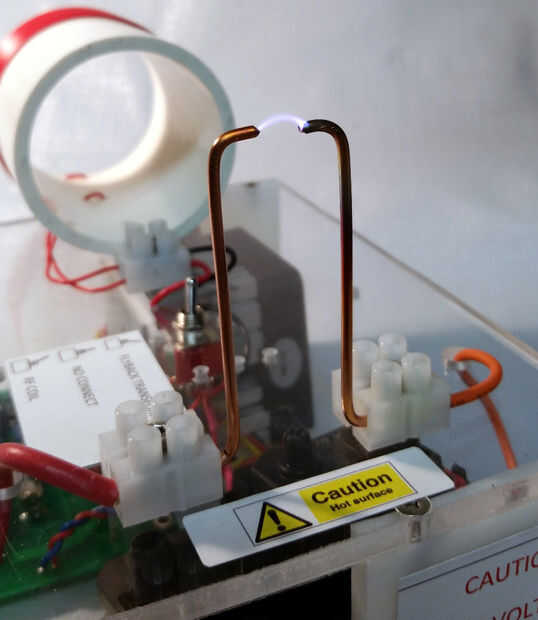

Jacobs Ladder
Este dispositivo también se puede convertir en escala de Jacobs. Ten cuidado que el electrodo de la derecha será muy caliente, siempre hacer el electrodo derecho lo suficientemente largos para evitar el exceso de calor. También, no haga funcionar el circuito durante mucho tiempo en este configeration puesto que el electrodo puede derretir el conector!!

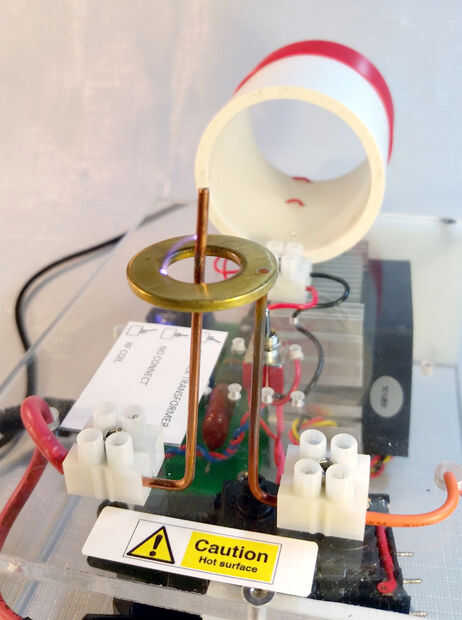

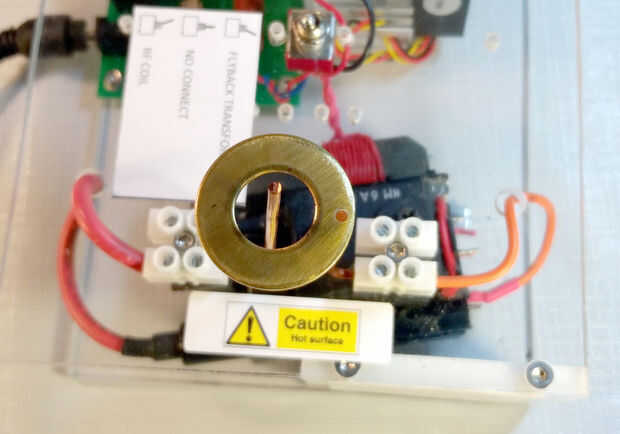

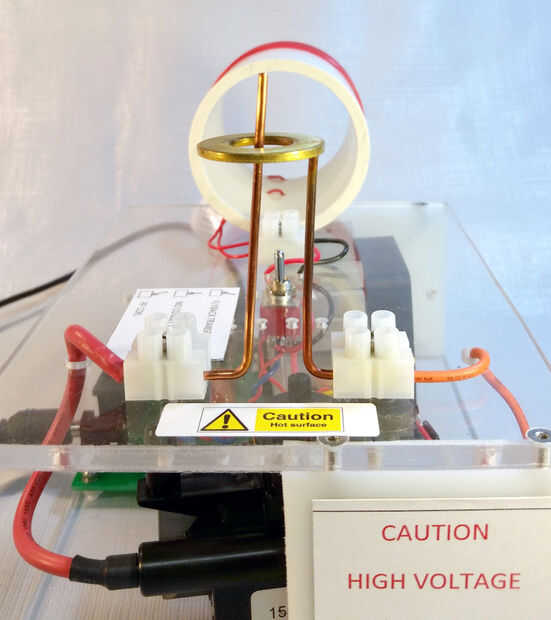

Electrodo de anillo

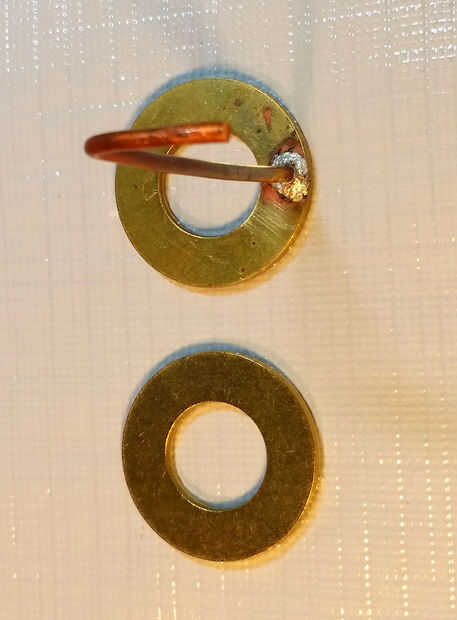

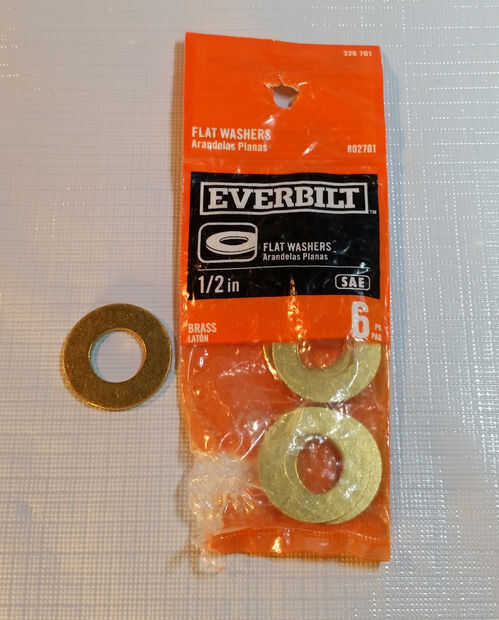

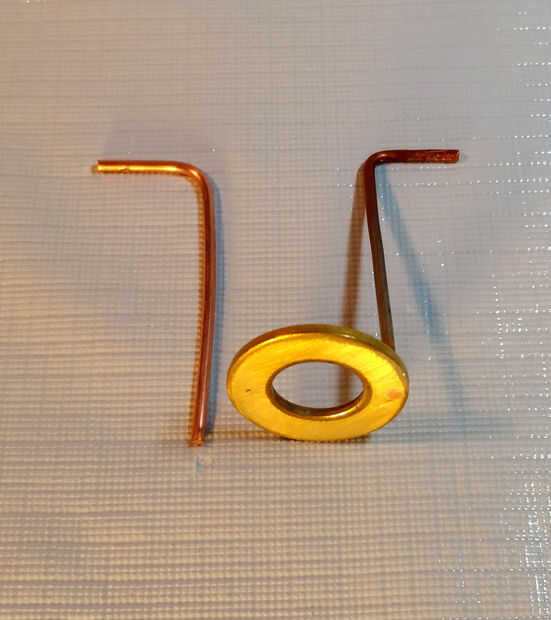

También utilizar una arandela de latón de 0,5 pulgadas ID de Home depot (número de artículo 204596441) como uno de los electrodos y poner otro electrodo interior de la lavadora. Se puede ver que el arco gira dentro de la lavadora. Puede probar diferentes tamaños de la arandela para conseguir mejor efecto.
Potencia de radiofrecuencia y transmisión de Audio

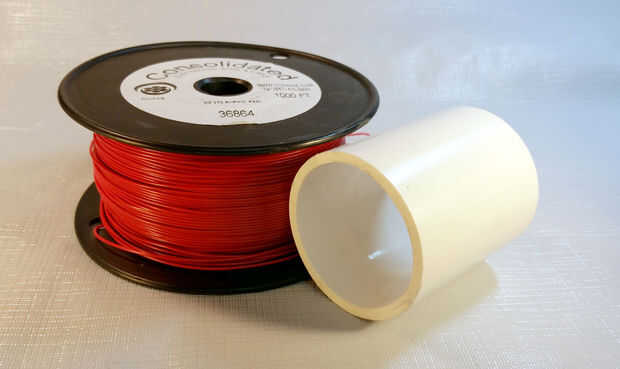

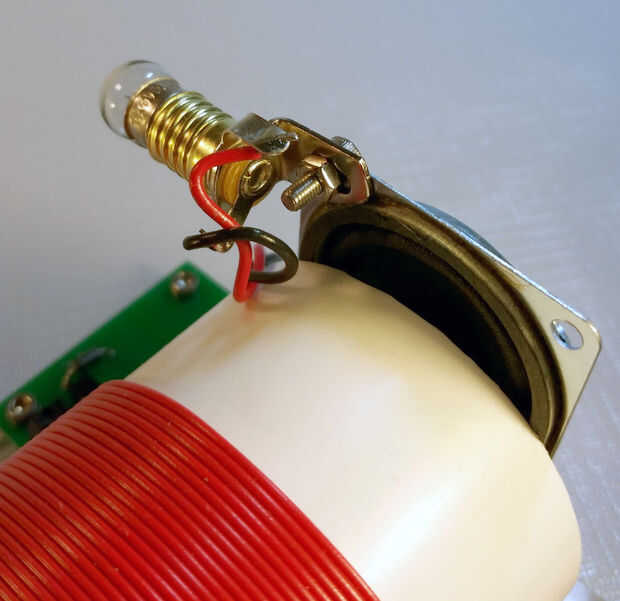

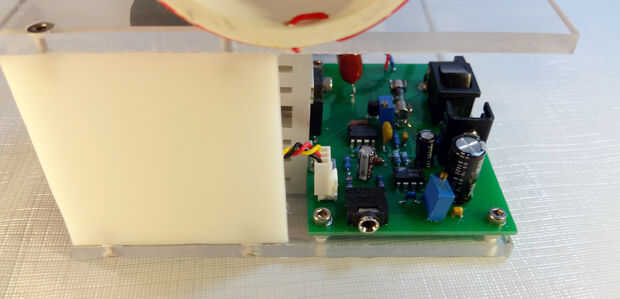

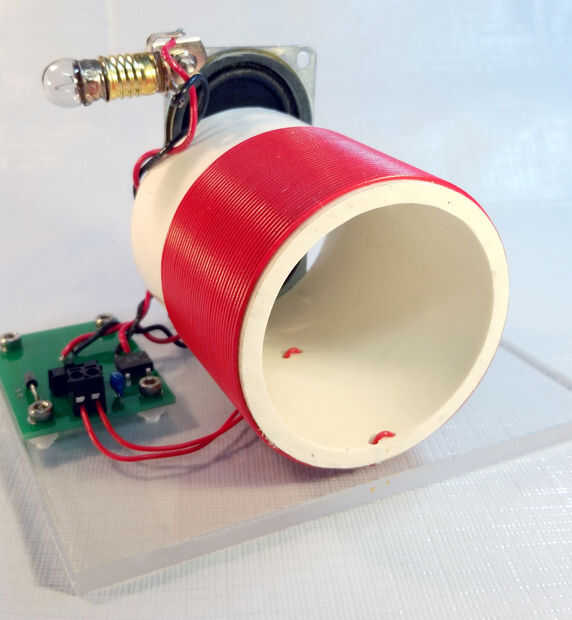

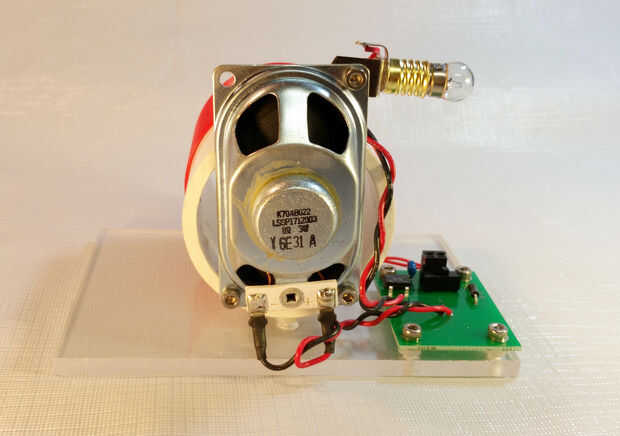

Montar la bobina, bombilla, altavoces y la placa de circuito en otro tablero plastica de recepción de RF.
1. Desconecte la alimentación.
2. Gire el interruptor al lado de la bobina de RF.
3. Encienda la alimentación.
4. bobina receptora Coloque el RF cerca de la bobina de RF y gire el interruptor a la izquierda en la placa de la bobina de recepción de RF. Usted debe ser capaz de ver la bombilla se iluminará, y la intensidad de luz cambia en los cambios de distancia.
5. para transmisión de audio, gire el interruptor a la derecha en la placa de la bobina de recepción de RF. Enchufe el cable de entrada de audio 3,5 mm salida audio radio o reproductor de CD y podrás escuchar el sonido del altavoz.
6. Ajuste el volumen de la salida del jugador. Si la salida del jugador es demasiado grande, causará el amplificador clase D sature, más coche el circuito y quema el fusible.
