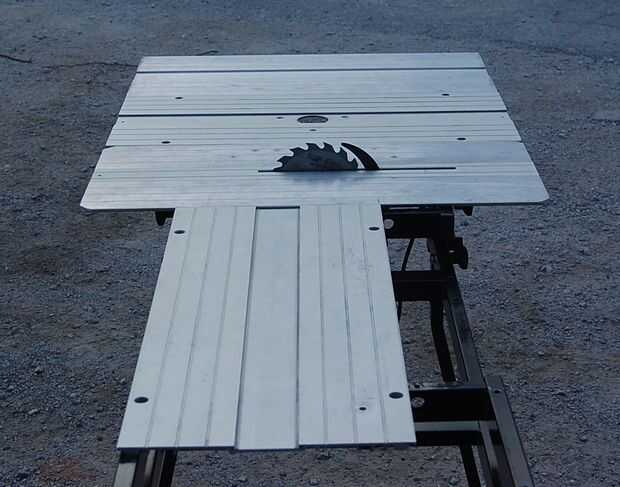

Paso 1: 3.2. Ampliar la mesa de trabajo a la izquierda
material:
Perfil de x 2 de la Junta para la construcción
2 x perfilado Al panel
6 tornillos M8 x 30
6 x tuercas M8
8 tornillos M6 x 30
8 x M6 tuerca con arandela

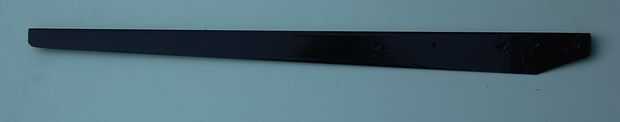

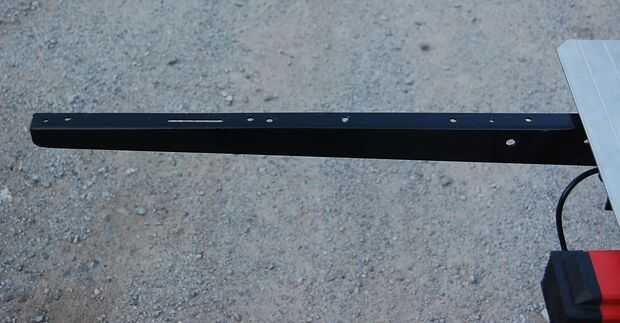

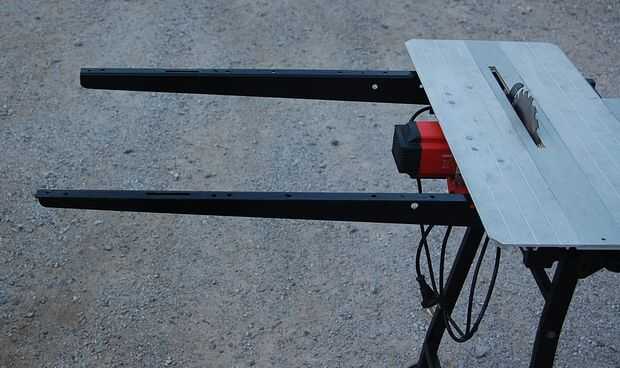

3.2.1. en el caso de la tabla perforé 3 agujeros Ø 9mm para la fijación de dos perfiles en cada lado.
Nota: La posición de los agujeros en el caso debe ser pensada previamente a través de. No deben ser en el perfil rectangular soldado con autógena y debe haber suficiente espacio para la tuerca de mariposa (montaje y desmontaje).

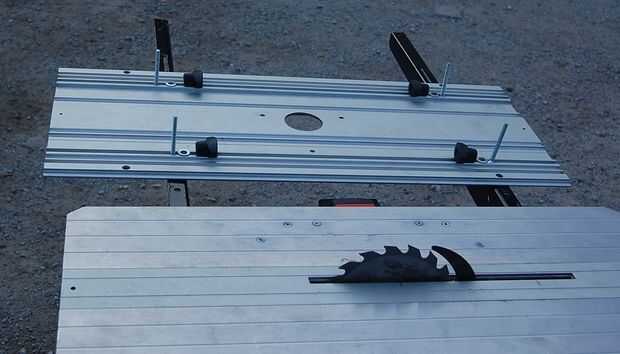

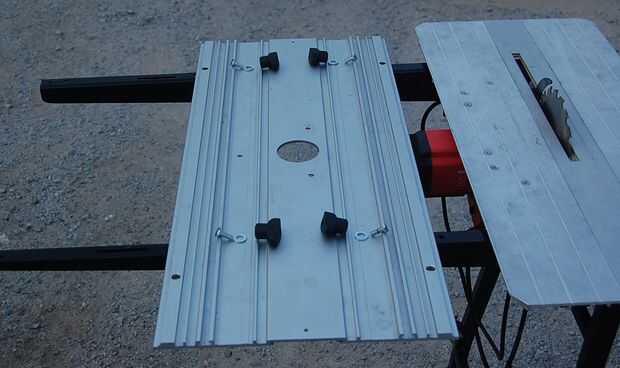

Cuando el perfil está sujeta a la carcasa, coloque la placa de en el perfil. Marque las posiciones para los agujeros y taladre 4 agujeros Ø 8 mm para tornillos de M6.
Nota: El perfil ideal para una extensión sería 60 x 40 mm para el montaje de las tuercas de mariposa.

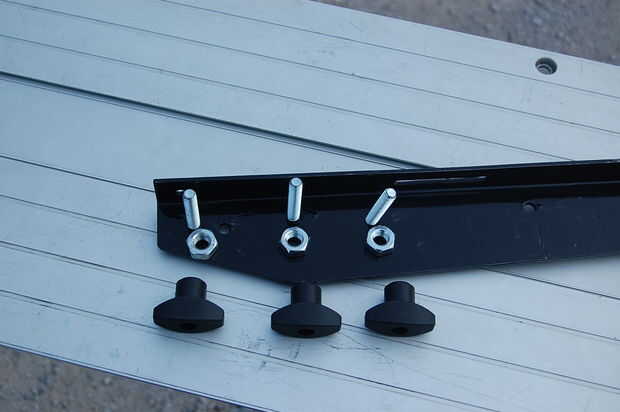

La figura muestra el montaje de las tuercas de mariposa. Sin embargo, porque no había lugar para la instalación, tuve que usar una tuerca estándar M6 con lavadora.

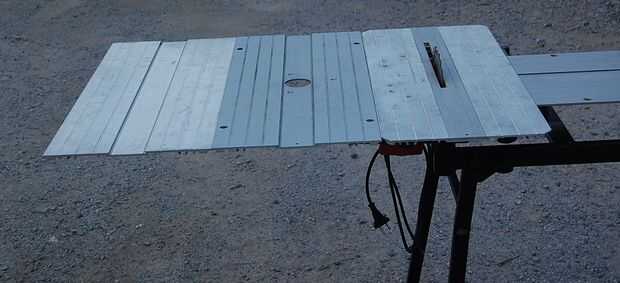

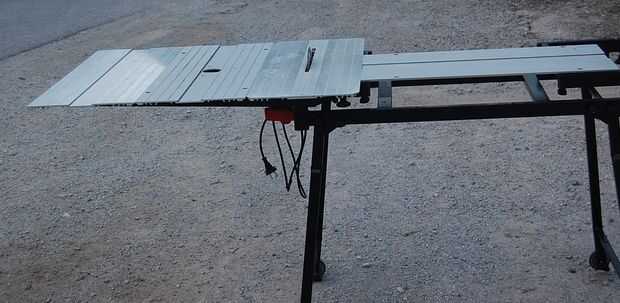

El mismo procedimiento aplica a otros Al placas perfiladas.
