Paso 2: 3.3. Que se extiende transversalmente a la izquierda
material:
1 x carcasa
2 x 20 x 40 x 2 mm, longitud 400 mm
4 x tornillo M6 x 60 mm
4 tornillos M8 x 60
4 x tuercas
2 x placa de metal
2 x 20 x 40 mm de perfil
8 x tornillos M8 x 30 mm
Puesto que había disponibles algunas partes superiores de las tablas de las cubiertas, se me ocurrió la idea de que puedo utilizarlos. Cosí el caso original de la parte superior (por extensión) en la mitad. Perforé 4 agujeros de Ø 9 mm para fijación. En el caso de la tabla, perforé 4 agujeros Ø 9 mm para la fijación de dos ángulos. Estos perfiles se utilizan para unir las sierras para cortar ingletes y para la fijación de extensiones. En los perfiles perforé 8 agujeros Ø 9 mm para la fijación de las dos extensiones.

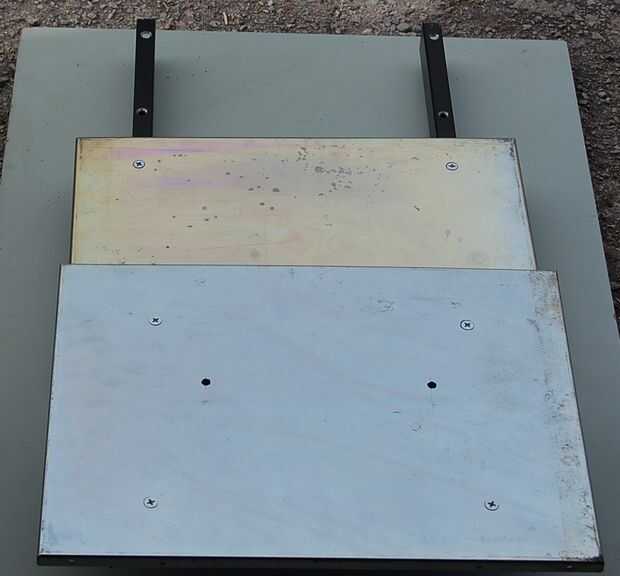

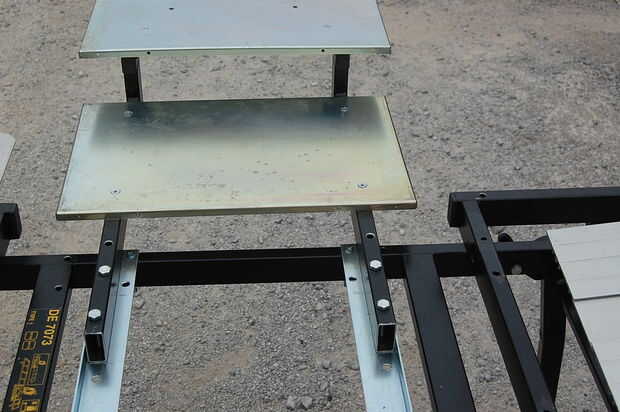

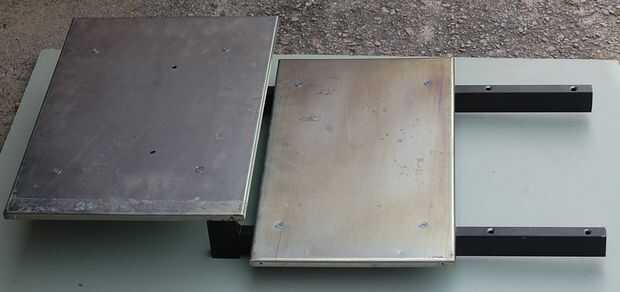

La extensión a la izquierda tiene dos placas de metal. Uno inferior se sujeta con cuatro tornillos M6 x 60 mm de la extensión de la cubierta.

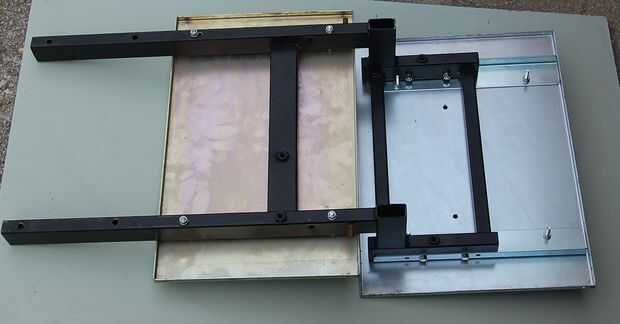

El otro se une a un perfil de esquina con cuatro tornillos M6 x 40 mm. Perfil se une con tornillos M 4 x 6 x caja de 30 mm de la extensión.

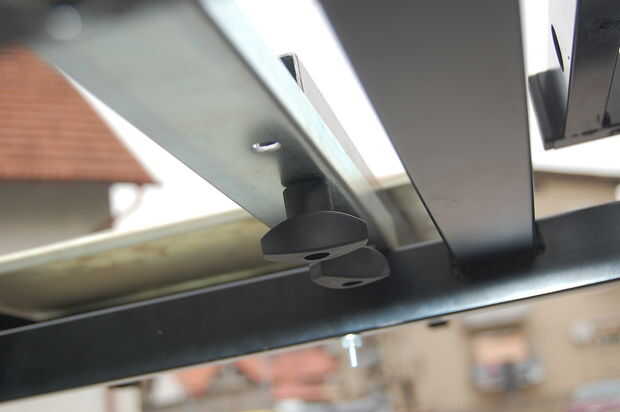

Nota: Taladre los orificios de 1 mm más grande que el diámetro de los tornillos para una instalación más fácil y fina posicionamiento. Se aplica a todos los tornillos. Me decidí por las placas de montaje con tuercas, porque en el momento no tenía que girar las placas. Se cambiar tuercas de metal con tuercas plásticas de orejetas.

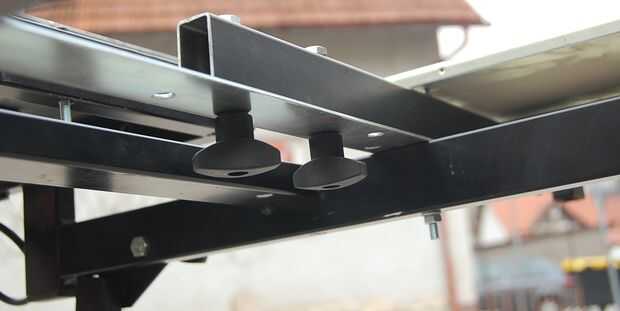

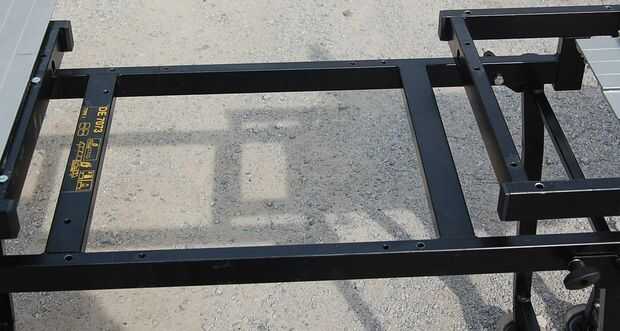

La extensión debe fijarse en el caso de la mesa de trabajo con 4 tornillos M8 x M8 x 60 mm con tornillos plásticos, para facilitar el montaje y desmontaje.
