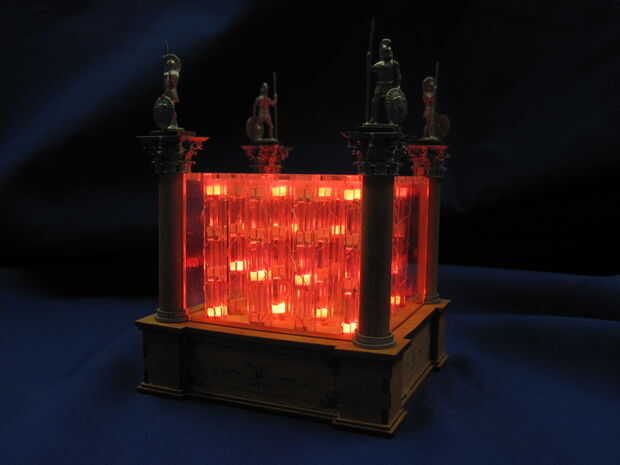

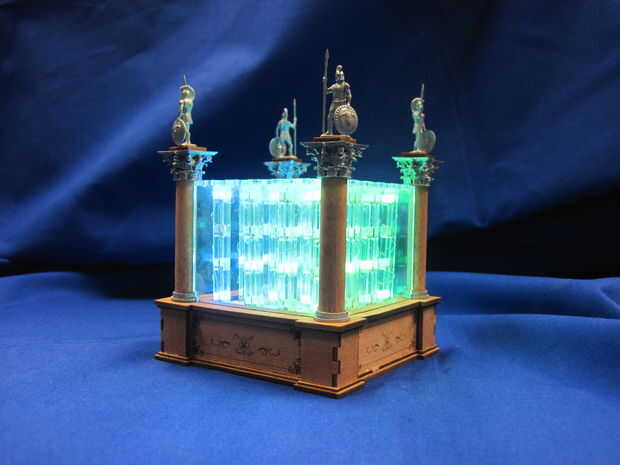

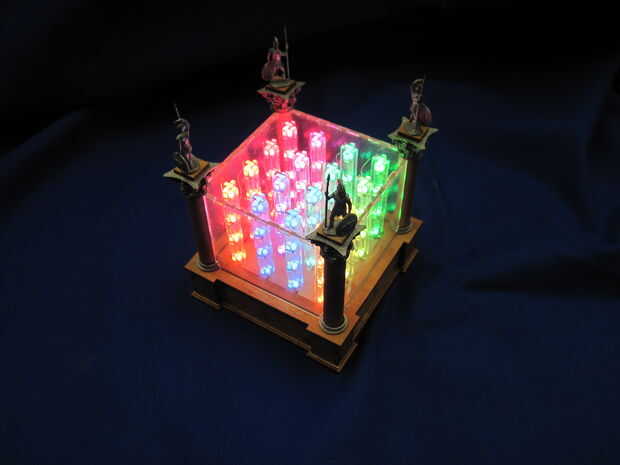

Clásico cubo de LED (especie de :-)

OK, ese no es el clásico 3 * 3 * 3 un-color-LED cubo pero un 4 * 4 * 4 cubos RGB, pero al menos en una especie de clásico diseño ^^.

Usé todas las herramientas principales en el fablab de estos objetos: molino del pcb, cortador del laser e impresora 3D - el último al final de su resolución.

Utiliza 64 LEDs desnudas de WS2812B, un ATTiny85 como controlador y un montón de condensadores y algún otro alimento de pájaro como electrónica (conectado con alambre de plata o el pcb). Los LEDs se insertan en claro, cubiertas de acrílico de 2mm (que también se utiliza para el boxeo externo). 5 mm * 5 mm laser cutted plazas fuera difusa, especial de acrílico LED (0 M 200) (espesor de 3 mm) se utilizan como una caja de enlighted encima de cada LED.

El marco de madera consta de 2, 1 y 3 mm cal madera las hojas (máximo 10 cm de ancho) y 4 de 1cm de diámetro, largos trozos de 9cm de lima redonda de madera.

4 baterías recargables (mignon, 1, 2V) se utilizan en 2 * doble cubiertas como un 4.8V fuente de energía.

Puesto que la impresora 3D era el final de la resolución mediante la impresión de los capiteles de las columnas, he decidió no imprimir algunas estatuas pero en su lugar compró una caja de espartanos (escala 1: 72).

Espartanos, capitel de la columna se pinta plata con pintura de modelo Revell, se acaba la madera con tinta para madera (árbol de Aqua clou, cereza).

Más detalles en los próximos pasos.
