Paso 1: Fresado de PCB y de soldadura

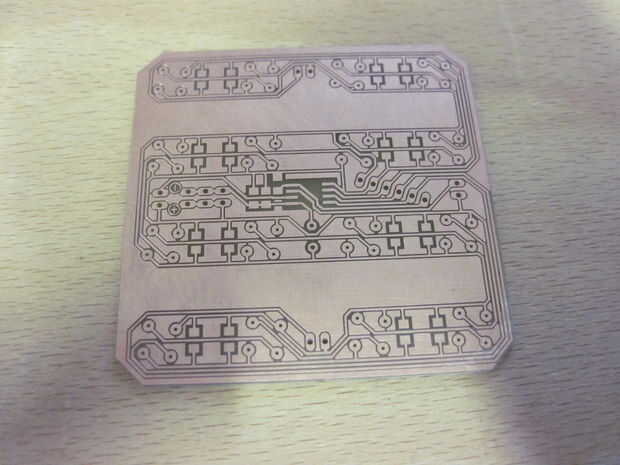

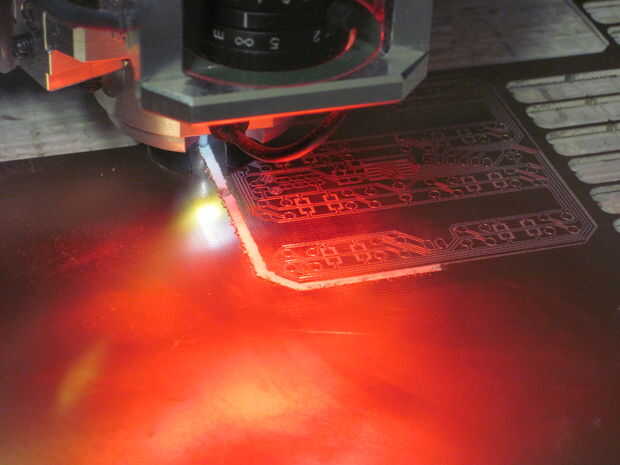

El molino de PCB hace vida más fácil: sólo cargar el archivo Box1.brd en águila, exportar para el molino LPKF, cargar allí y deja el molino de hacer las cosas mágicas.

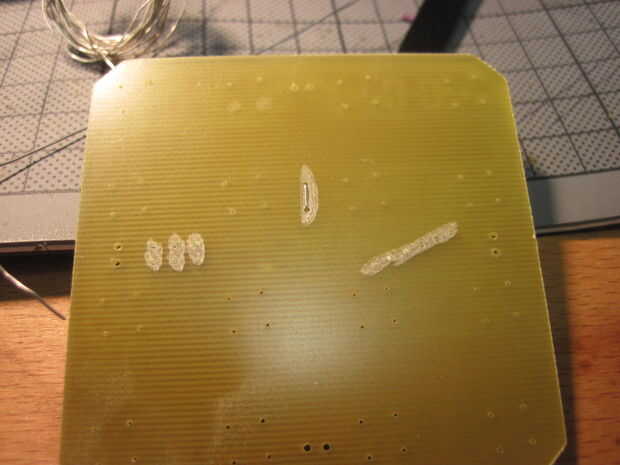

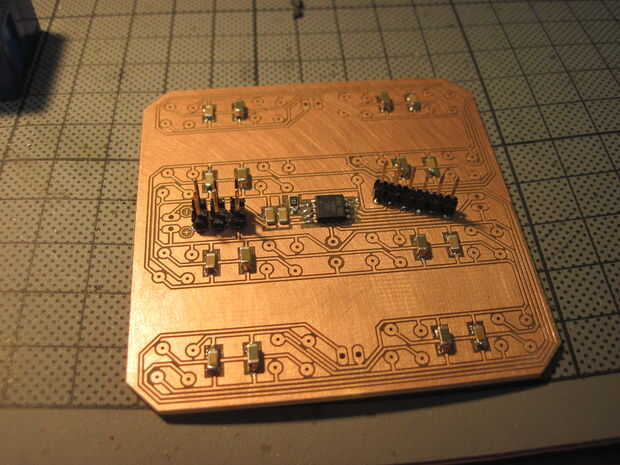

Luego de la soldadura el Attiny, condensadores etc. en el PCB. Un cable de puente tiene que ser en el otro lado - que le todavía plano decidí un pequeño canal en el PCB (y quitar el resto del pinheader en la parte inferior - foto cuarta) del molino e inserta el alambre de plata en el canal.
Bonus: También puede Agregar por ejemplo, cuatro botones en cada lado de la PCB, pinheaders para ellos ya están incluidos, pero aún no utilizados.

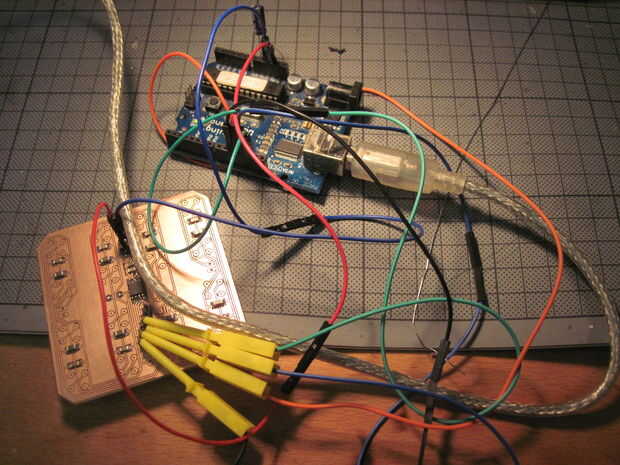

El programa es sólo el ejemplo de prueba de filamento clásico de la biblioteca de neopixel adafruit, subido a lo attiny de High-Low Tech. Sólo cambia el número de LED de la tira a 64 y el PIN 0. Seis pines es para programación (MISO, MOSI, SCK, RST, VCC y tierra), sólo utiliza el archivo .brd y la descripción de high-low tech del cableado con un Arduino para la programación. No hay magia aquí.
