Paso 4: Agregar LEDs
Ninguna máquina para eso... Ahora tenía que trabajar yo mismo. Es triste :-)

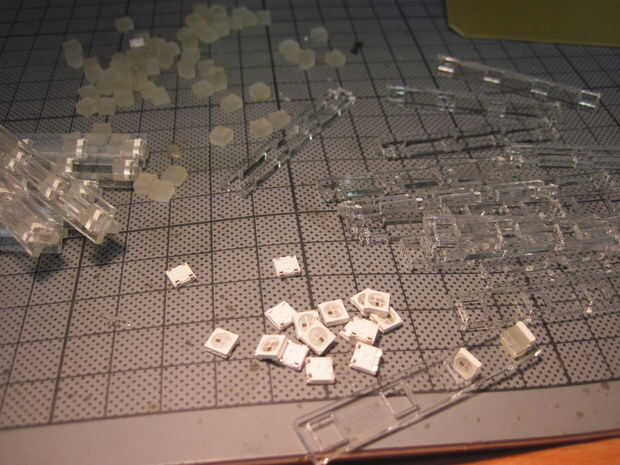

-En cada sostenedor de acrílico cortado laser (los 4 rectángulos dentro, el lado con la distancia más pequeña del rectángulo exterior es la parte inferior) se insertan cuatro WS2812B: deben estar alineados en la misma dirección (busca el pequeño triángulo en uno de los pines), y las dos clavijas de un lado deben estar en lados opuestos del acrílico - que debe fijarlos. Un pequeño 5 * 5 m m cuadrado de acrílico difuso de 3mm se monta encima de cada LED, y se mantenga en su lugar con una segunda pieza de acrílico (ambas piezas forman una cruz cuando se mira desde arriba).
Les fije con una muy pequeña gota de pegamento en el extremo de la columna de acrílico tal hecha.

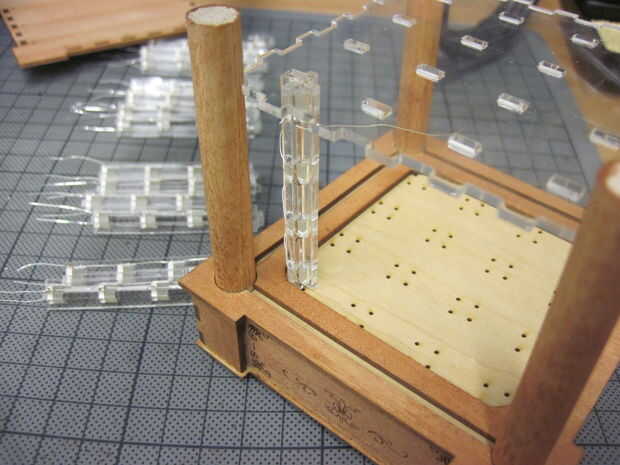

Para soldar: Conecte primero el suelo (triángulo) y pastillas de VCC (diagonal opuesto) con alambre de plata, añadir algo de espacio en la parte inferior para insertar en el PVb y soldar allí.

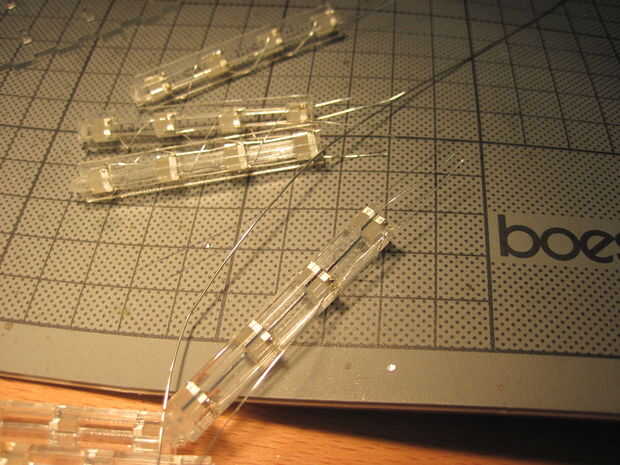

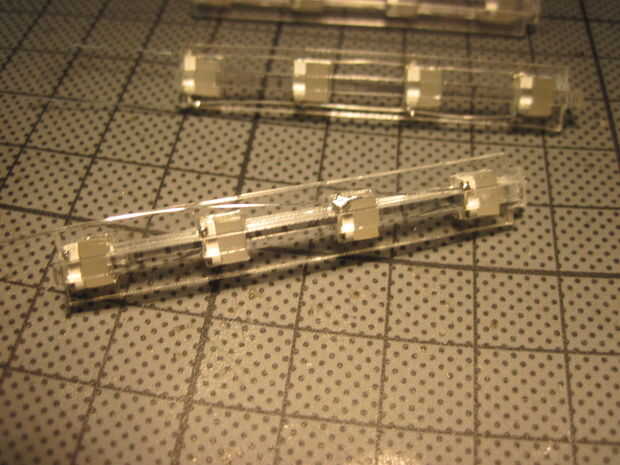

Ahora se convierte en complejo: conectar cada pin de datos VOUT con el pin de datos VIN del WS2812B siguiente (ver hoja de datos), esto significa que empecé con una columna por complemento un alambre en el pin VIN (que irá directamente a la bttom a la placa). Luego soldar un cable a la VOUT del LED más bajo y envuélvalas a mitad de camino alrededor de la columna hacia el pin VIN del siguiente led. Siguió el mismo camino a la cima LED, donde se suelda un alambre en el pin VOUT que se utiliza para conectar con el LED superior de la columna siguiente - donde el alambre hacia abajo fue de duda de un LED al pin DIN del siguiente LED (inferior).

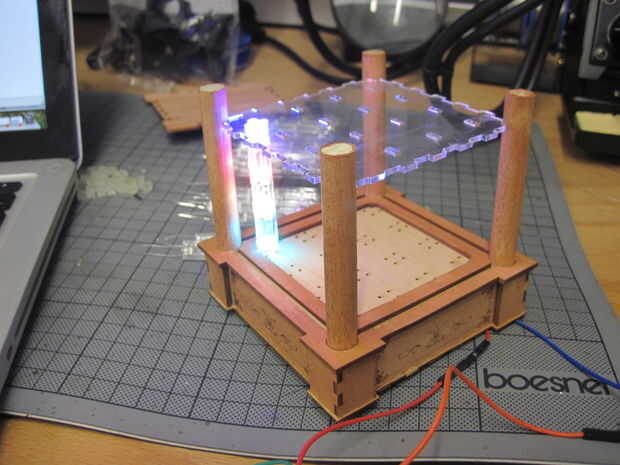

El vecino siguiente ahora empieza otra vez desde la parte inferior. Se utilizan tan sólo dos tipos de columnas. Sería aburrido. Entonces: El cableado en el PCB cambia una fila de forma de dirección a la siguiente (que significa la línea de datos, VCC y Gnd se encuentran en una posición diferente). No es tan difícil, sólo tipo de refleja el proceso de inserción de cada fila, pero por supuesto solo montara los primero recta simétrica. Sólo después de soldar, pero por suerte antes de cortar el resto de los cables en la parte inferior reconocí que algo parecía extraño :-)
