Classroom Clock (2 / 8 paso)

Paso 2: Corte por láser

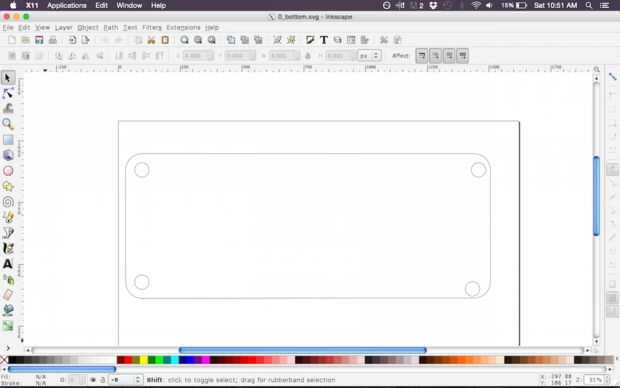

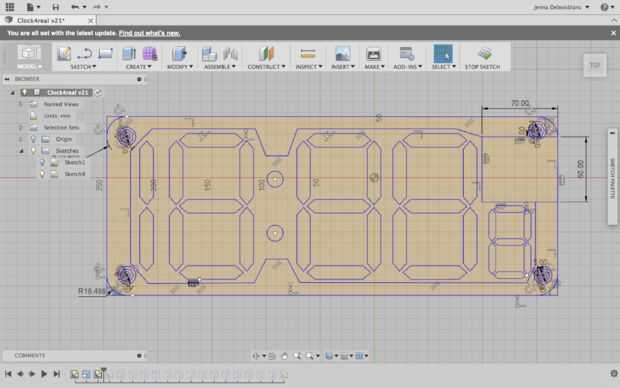

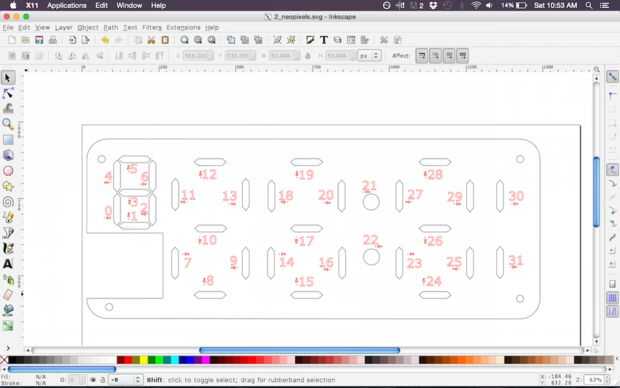

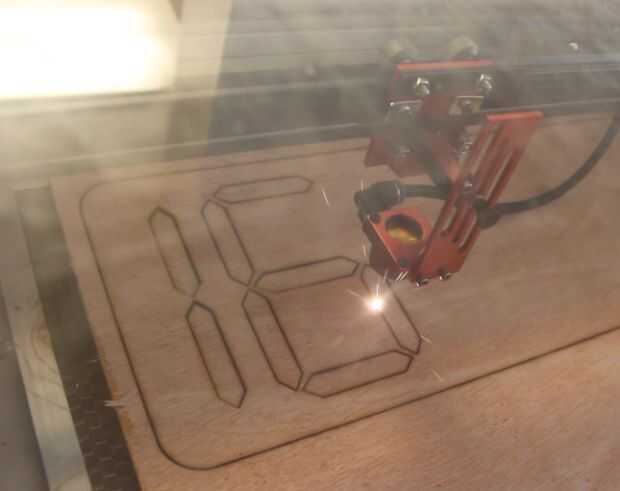

El primer paso es a laser cortar el diseño. Los archivos fueron diseñados con Autodesk 360 de fusión, pero los archivos svg para corte por láser se pueden encontrar en el repositorio de Github. Inkscape es un programa de vectores gratis que puede utilizar para modificar los archivos.

Cortar las capas siguientes de los archivos en esta carpeta:

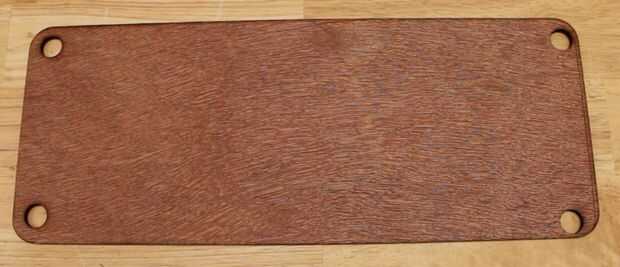

  1. 1 inferior

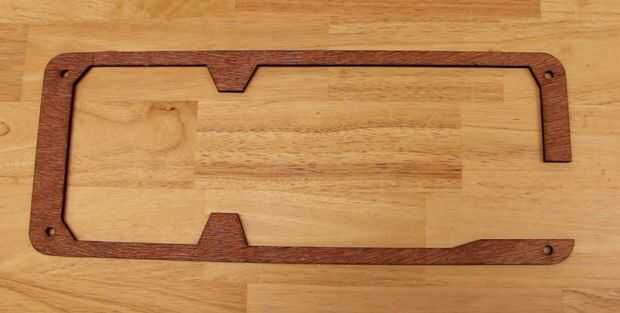

  2. 1 parachoques
  3. 1 capa de Asamblea de Neopixel

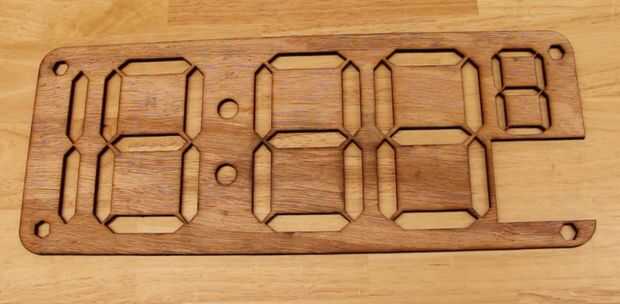

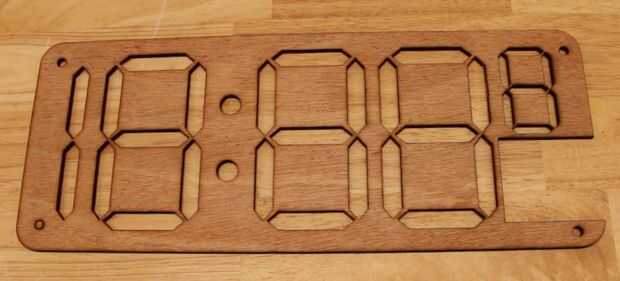

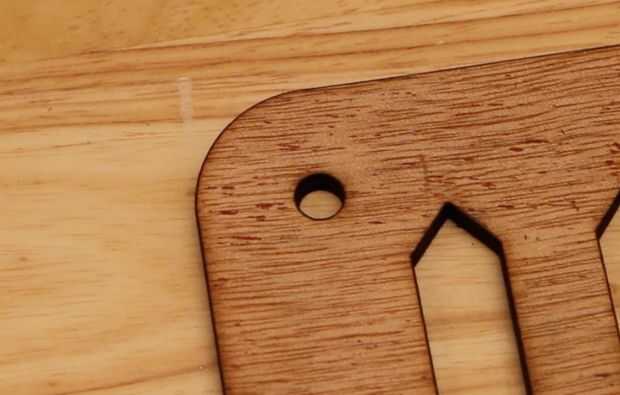

  4. 2 dígitos de perno

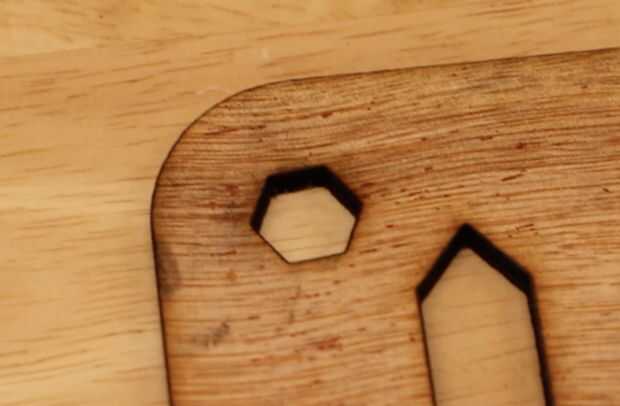

  5. 1 dígito de tuerca
  6. 1 dígito de imán
  7. 1 tapa de acrílico

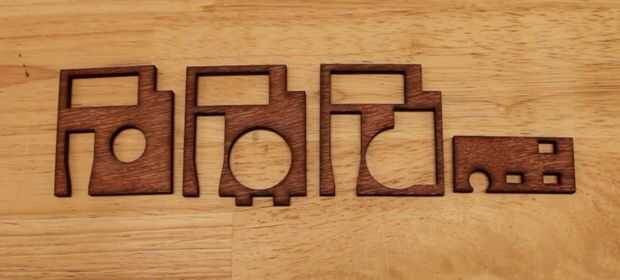

  8. caso 1 circuito (3 capas apiladas, un panel del lado)

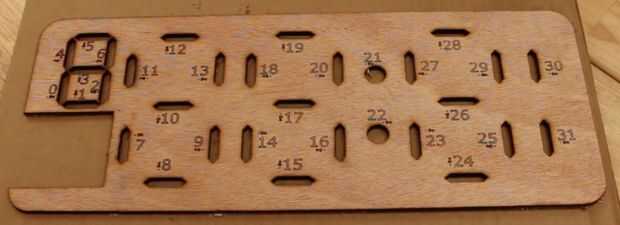

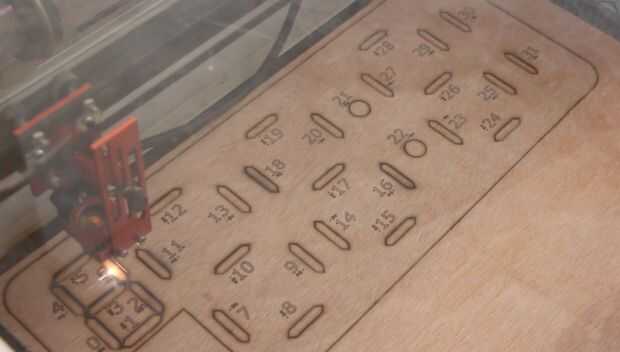

Para la capa de la Asamblea de Neopixel, el texto debe ser grabado sobre la superficie.

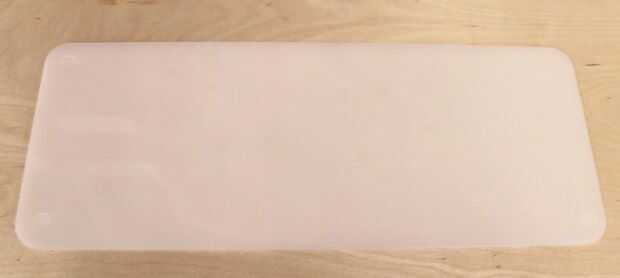

Para la capa de acrílico, deben grabarse los círculos, no se corte; el grabado permite para alinear el acrílico sobre los imanes. El archivo útil se voltea verticalmente para que los orificios estén alineados cuando se gira sobre.
