CLEANit: Sistema de purificación de aire con alimentación de la planta (4 / 6 paso)

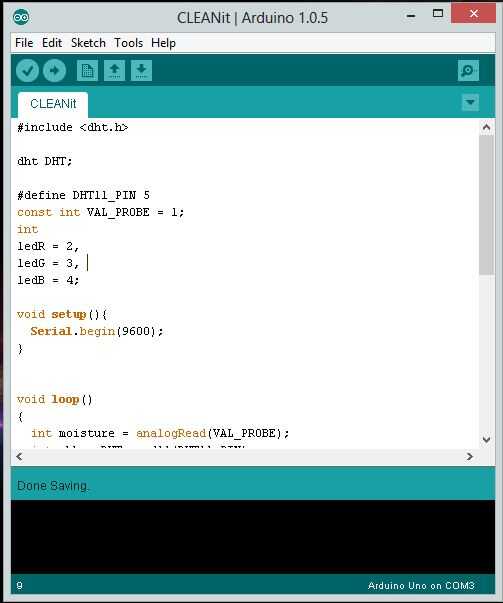

Paso 4: Conexiones y código

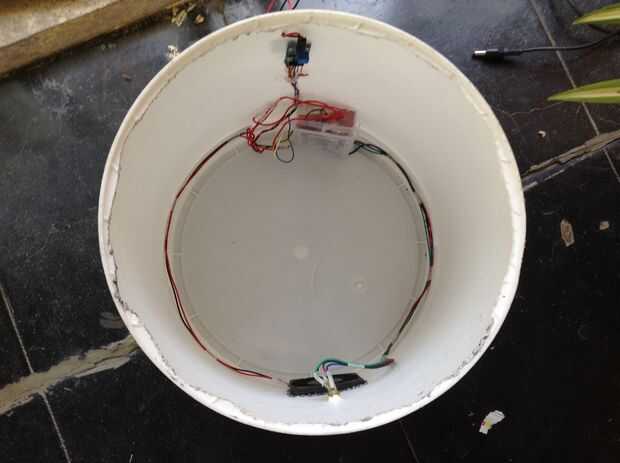

He usado Arduino, DTH11, sensor de humedad del suelo y el módulo Bluetooth (HC-05) para monitorear la condición de la planta.

Conexiones de Arduino

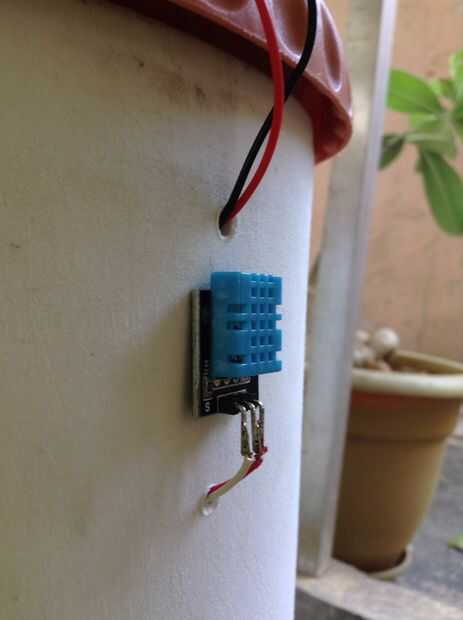

DTH 11... A rduino

VCC.............. 5V

Gnd............... Toma de tierra

out ............... Pin digital 5

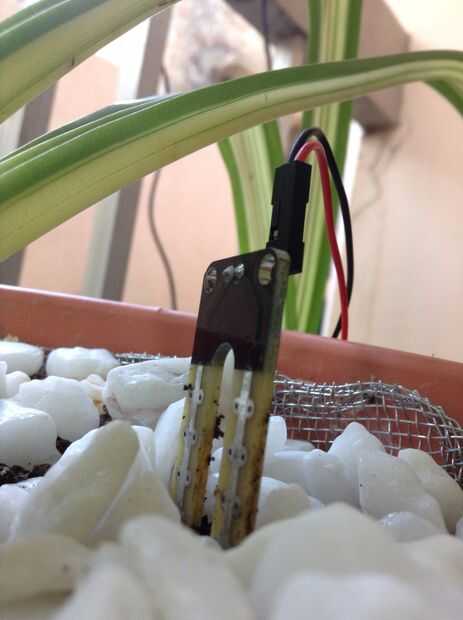

Humedad del suelo... Arduino

VCC.......................... 5V

Gnd........................... Toma de tierra

Análogo a... Pin analógico 1

HC-05 ........................ Arduino

Tx............................... Pin digital 0

Rx.............................. Pin digital 1

VCC........................... 5V

Gnd............................ Toma de tierra

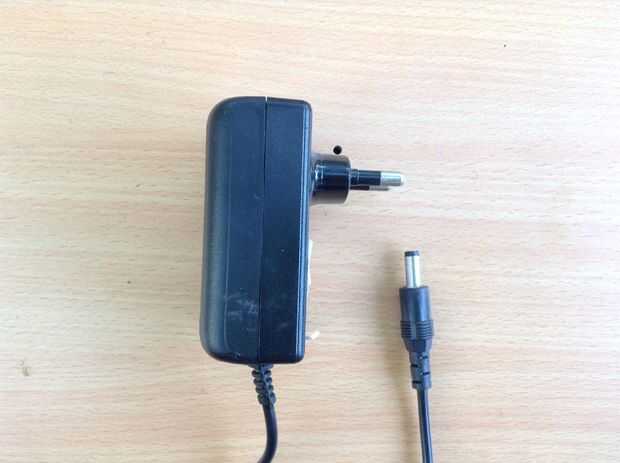

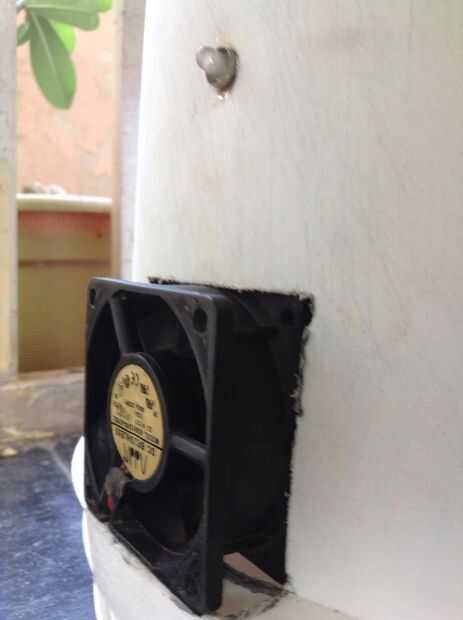

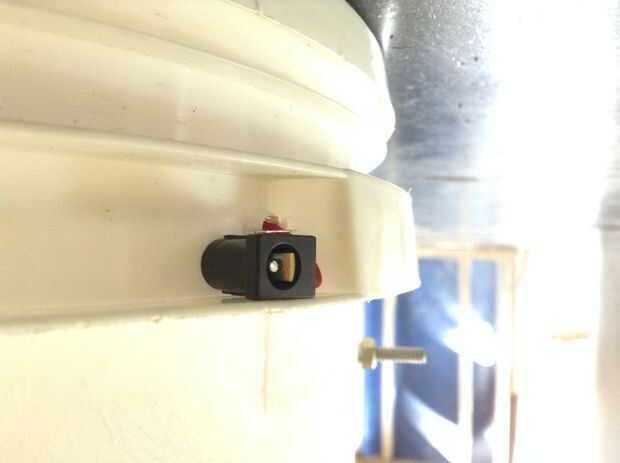

Ventilador debe conectarse directamente a la fuente de alimentación. Solía AC DC adaptador para alimentación arduino y ventilador. En un móvil Android he instalado la aplicación Bluetooth Serial Monitor para ver los resultados después de realizar las conexiones de arriba pegar en sus respectivas posiciones
