Paso 4: DVD player len mecanismo hacking
Ranura de la moneda es controlada por un mecanismo de len de laser de lector de DVD. Funciona así:

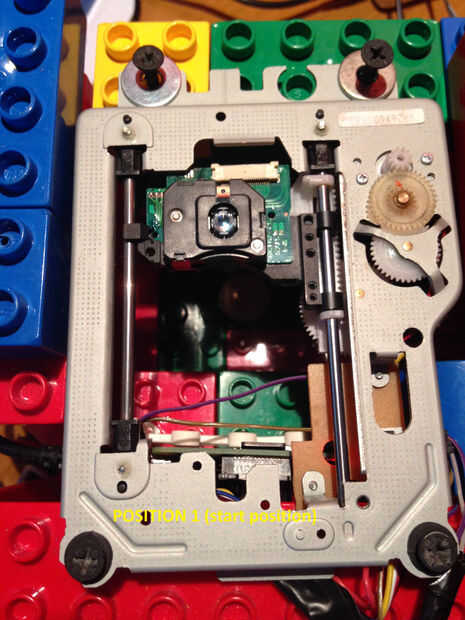

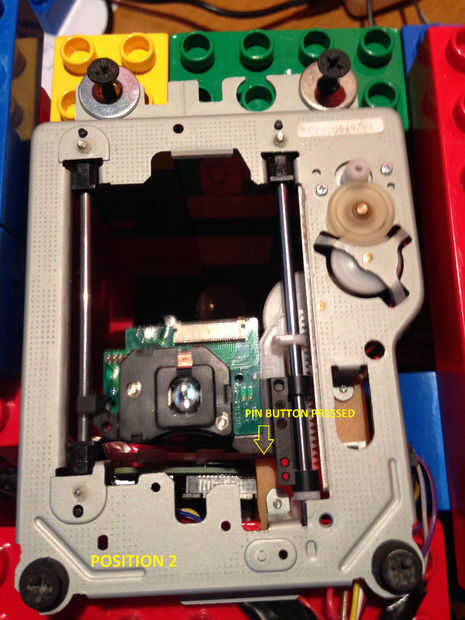

posición 1: al insertar una moneda en la ranura, se bloqueará por láser len pcb. Cuando le das power al motor de DVD con la polaridad correcta, el carro se moverá a posicion 2 por lo que la ranura es gratis y la caída de la moneda en el área de almacenamiento. Un botón de objeto pequeño dentro de mecanismo de transporte Verifique la línea de meta. Entonces, invertir la polaridad del motor, láser len mecanismo volverá a la posición n º 1. Esquemáticamente tenemos un motor controlado por el relé y un botón.
Hay dos motores dentro de mecanismo, uno para convertir dvd y otro para el carro en movimiento. Identificar la conexión para la segunda. Prueba con una batería de 9V, revise y recuerde la polaridad. Ahora soldar dos cables que se conectarán a relés.

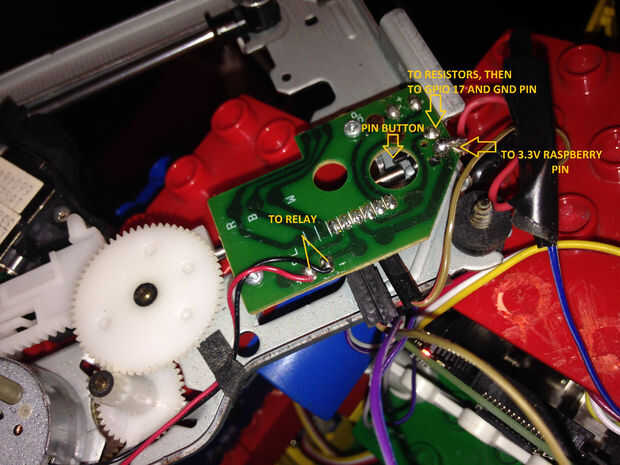

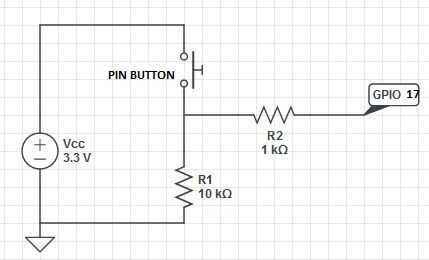

Identificar en dos conexiones pcb para botón pasador. Ahora dos resistores para una conexión del botón del pin de soldadura y soldar un puente a la otra conexión. Afther que tendrás un botón pasador con tres salidas. Puentes se conectará directamente al pin de frambuesa 3, 3V. 1Kohm restistor salida se conectará a 17 GPIO y salida del resistor de 10Kohm al pin GND de frambuesa.
