Paso 5: Inversión de polaridad al mecanismo de len

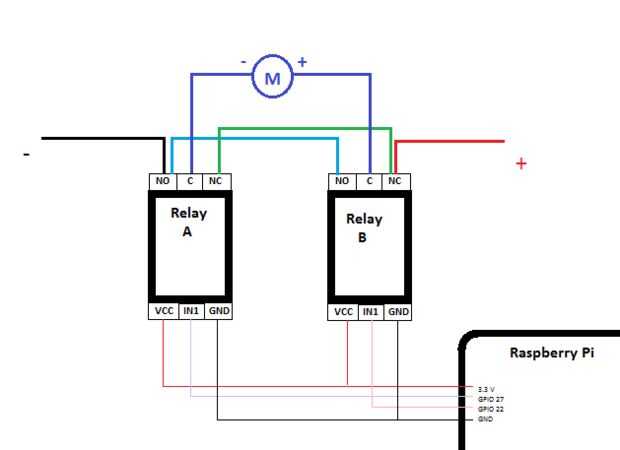

Para ello he utilizado dos relés de canales n.2. Como se puede ver en la foto, normalmente cerrar posición para ambos se debe conectar a la salida positiva de PS. Posición a la salida negativa PS normalmente abierta. A continuación, puedes ver que, sin señal fm frambuesa, ambos relés son NC. Si alterna señal a relés, tendrás inversión de polaridad en el motor de machanism de láser.
conectar los relés a la frambuesa como sigue:
Relé A - sig > 27 GPIO, vcc > 3,3 v, gnd > GND
Relé B - sig > 22 GPIO, vcc > 3,3 v, gnd > GND
Para conducir dvd motor utilizo 3V PS Se puede usar 5V PS.
