Paso 5: Obtener algunas medidas y hacer una bisagra de montaje.

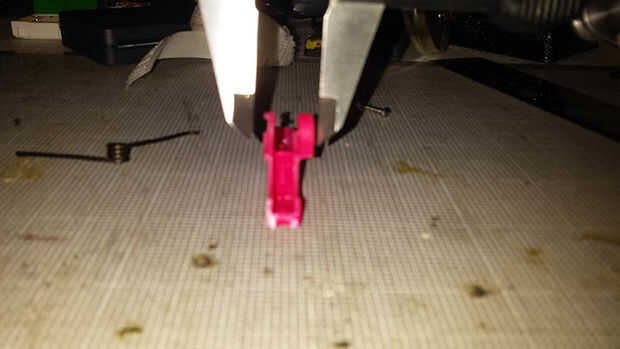

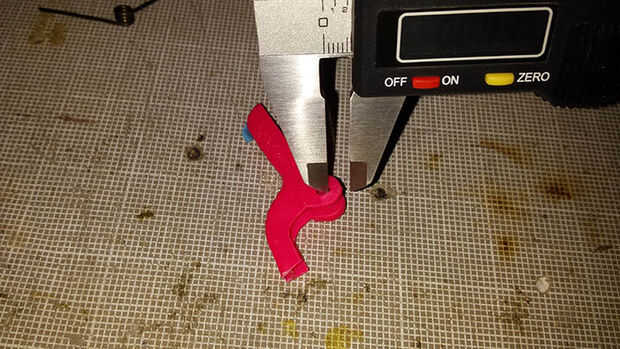

Aquí está la parte donde una pinza y el sistema métrico son útiles. Antes de pasar al siguiente paso, necesitamos obtener algunos datos de la abrazadera. Escriba como usted va. Medir el ancho de la abrazadera a través de los orificios de la bisagra (grabar como "A") y el radio de la bisagra (desde el centro del agujero al borde de la pieza redonda de plástico alrededor del borde de la bisagra) y que graba como "B". Si no los conoces, mida el espesor de pared del tubo ("C") y el grosor de la varilla de aluminio ("D".)

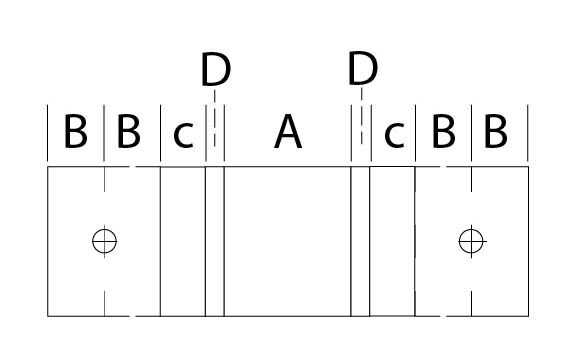

Necesitamos estas medidas para hacer la plantilla para el lado del tubo de la bisagra de tratar. Puede ser mejor calado esta en primer lugar, como en la imagen 3 Diagrama de aquí, pero si te sientes valiente, corte * una pieza de aluminio (A + 4B + 2 C + 2D) unidades de largo, luego taladre dos agujeros en el centro-ancho de la barra, las unidades B de cualquiera de los extremos.
Ambos extremos de la curva de la centrada en una de las unidades la misma dirección en ángulo recto para que tengas una bisagra de aluminio con forma cuadrada "U" Monte que se ve como especie de cuadro 4.
* Supongo que usará una sierra hack o mitre aquí, pero mi esposa estaba tratando de dormir cuando hice esta parte usé una cortadora.
