Paso 4: diseño en 3D
Usando una combinación de diseños de PCB y las medidas reales de los componentes con mis pinzas digitales hice un recinto de tres partes para la electrónica y el mosquetón. Estaba buscando el más pequeño posible de factor de forma, por lo que las medidas debían ser bastante exacta.

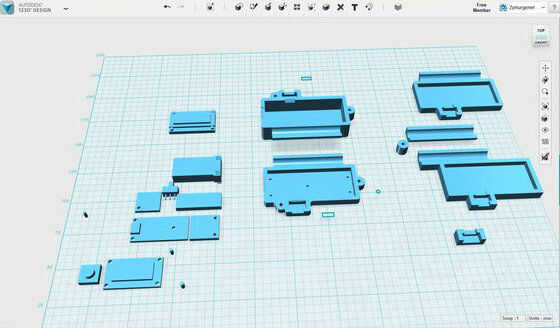

Uso del software libre en diseño 123D de Autodesk, hice maquetas digitales de los componentes electrónicos y diseñé las piezas impresas. El recinto tiene una parte superior e inferior que encaja en el mosquetón con una pieza central para mantener la batería y proporcionar una superficie para montar el botón.
Las tres partes entonces fueron impresos usando una impresora estándar de extrusión en mi tienda de hobby local (3DX pasatiempos), aunque puede utilizar un servicio como ejes 3D Shapeways.
Como un aparte, el portapilas debe modificarse ligeramente. Puedo arreglarlo en una versión futura, pero por ahora tendrás que cortar el soporte de en medio y avellane los orificios por ⅛"(3 mm). Esto es para que los tornillos mencionados caben toda la longitud y que el titular no accionar el botón de reset en el Abalorio.
