Paso 5: cableado
Mediante2C realmente había simplificado mi esquema de cableado. Como he dicho en la sección diseño de componentes, SPI podría usarse pero no veo mucho de un punto.
Mi primer prototipo todo en un protoboard con un Arduino Uno R3 (ver paso de diseño de componentes). Así fue que pude utilizar la salida Serial a mejor modelo el algoritmo. Junto con eso, simplemente seguí los diagramas de cableado y conexiones en los tutoriales de Baratija Pro, pantalla OLED, LiPoly mochilay Sensor de BMP280 . Para simplificar las cosas, las conexiones son las siguientes:
- Baratija Pro A4 (SDA) al Sensor de SDI y pantalla SDA
- Baratija Pro A5 (SCL) al Sensor SCK y exhibición SCL
- Baratija Pro A2 para mostrar primero
- Baratija Pro A1 a botón pin1 (un resistor de telecine se conectará también a esta clavija)
- Baratija Pro 3V a botón pin3, Sensor VIN y pantalla VIN
- Baratija Pro GND (G, mismo que BATT G) a la exhibición de GND, GNDdel Sensor, resistencia Pulldown en botón Contacto 1/A1y mochila G
- Baratija Pro BAT + BAT para mochila
- Baratija favorable autobús a 5V para mochila

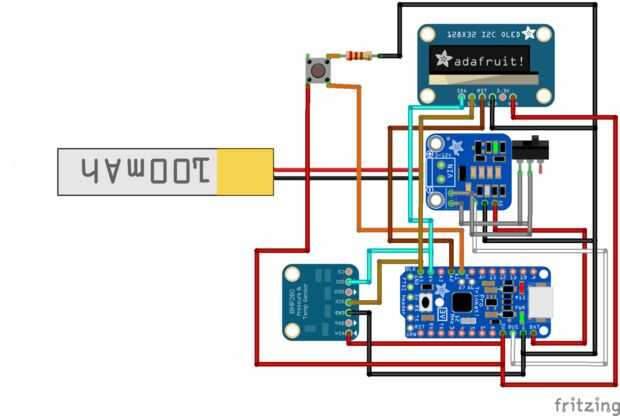

También tuve que tomar algunas libertades con los componentes en Fritzing, puesto que la última biblioteca de Adafruit no tiene componentes para Fritzing para todos los componentes físicos y no quería tomar el tiempo para hacer todo de ellos. El diagrama de Fritzing es sólo para ilustración de todos modos, por lo que no es gran cosa, pero usted notará que la imagen no se alinea con las piezas reales en todo saludos pero viene muy.
