Climbit (8 / 10 paso)

Paso 8: montaje

He tratado de incluir tantos cuadros como razonable posibles durante la Asamblea. En realidad el proceso es más intuitiva y un poco como Tetris, que no realmente presta a concisas instrucciones paso a paso. Sin embargo, a decir que el proceso implicó pasos repetidos que se resumir aquí:

• Los cables inicialmente cortaron mucho, varias veces de tamaño, luego se corta a la derecha de tamaño antes de soldar
• Todos los conductores fueron despojados a dentro ⅛"(3 mm) del extremo

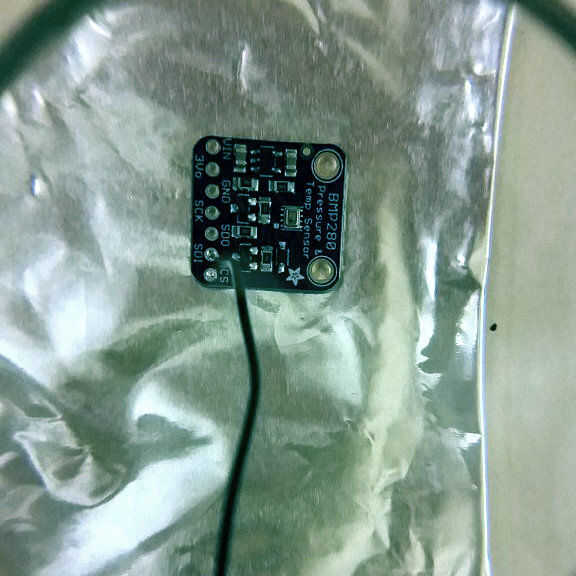

• Siempre que sea posible, soldado los componentes acostado sobre un trozo de papel de aluminio para que todos los puntos de soldadura fueron al ras con la parte inferior del componente (ver la imagen con el sensor)
• Piezas donde constantemente quitado y substituido al ensamblar, así que no apriete los tornillos
• En realidad, no apriete excesivamente los tornillos

Una visión general de los pasos son los siguientes:

1. Clip conector JST de la mochila a cada lado de la base.
2. Soldar los cables al sensor y la pantalla, siga los diagramas de pin en la sección de cableado de este instructable.

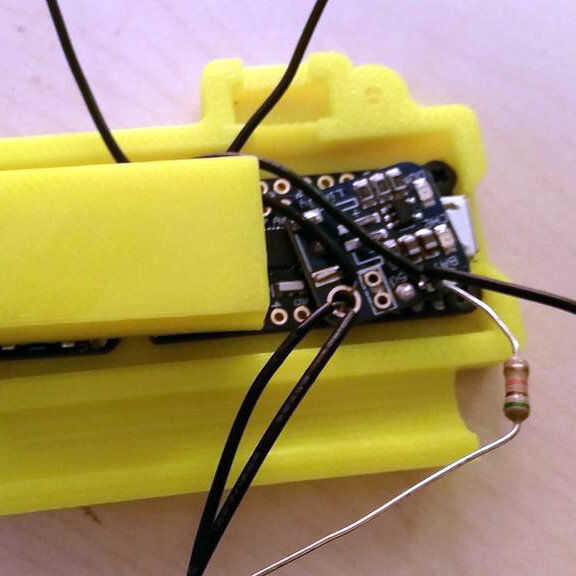

3. Ajuste una pata de la resistencia de telecine a cerca de ½"(13mm) y la soldadura y un alambre Abalorio A1.
4. Pruebe la colocación de la baratija y el sensor en la parte inferior del recinto, ajuste que el sensor de los cables a la longitud.
5. Prueba de ajuste del soporte de pilas y mochila LiPoly encima del abalorio y del sensor de batería ajuste conduce a longitud por separado, no deje que las puntas de toque durante o después del corte.
6. Retire la batería y soporte, asegurándose de que los conductores permanecen separados (con cinta adhesiva de).

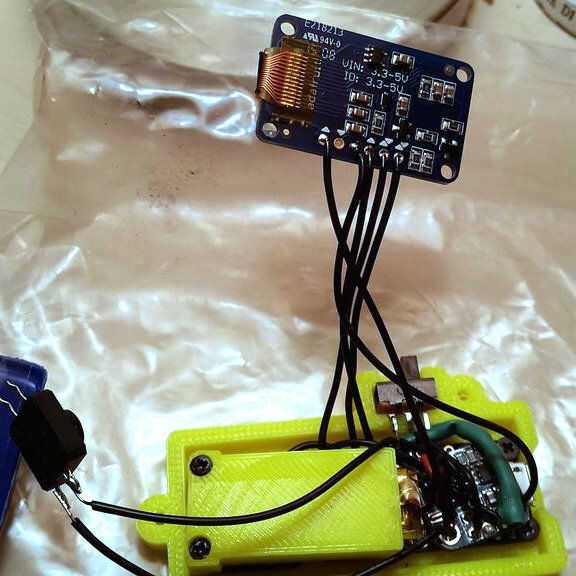

7. Pruebe la colocación de la pantalla y botón en el frente de la caja, pantalla ajuste los cables a la longitud.

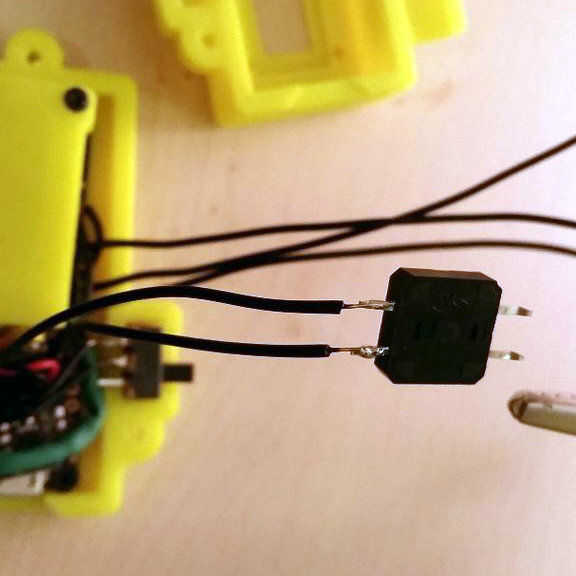

8. Soldar el extremo libre del cable en A1 a pin1 del botón (tienes que aplanar los pasadores botón).
9. Soldar un cable al pin3 del botón.
10. Suelde el cable en el pin3 del botón, Vin y Sensor Vin a baratija 3V (al lado del autobús).

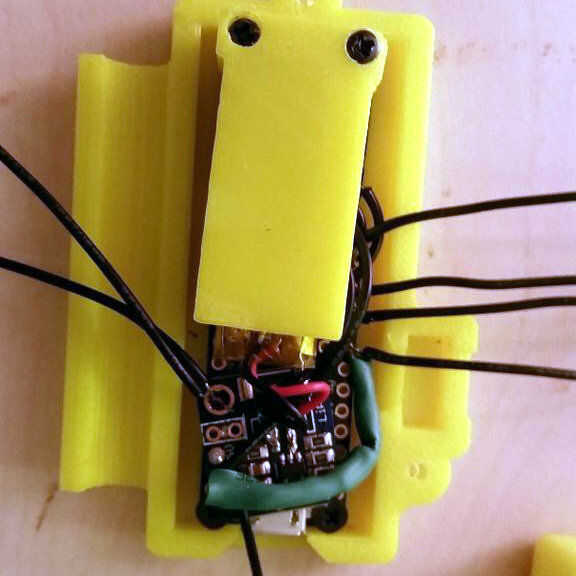

11. Coloque la mochila LiPoly en el Abalorio, aplanar hacia fuera los cables va a 3V, usted probablemente tendrá que tomar el Abalorio de la caja para los próximos pasos.
12. Cortar todos los cables de tierra y el polo de resistencia restantes a la longitud, entonces permiten ½"(13mm), abrigo del encogimiento de la parte expuesta de la resistencia en envolver la tubería.

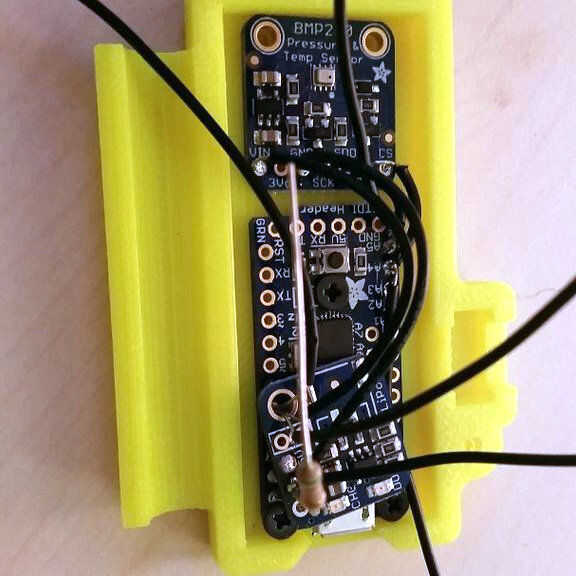

13. En a través de los pines G de tanto la mochila y baratija puesto el polo de resistencia, pantalla GNDy GNDdel Sensor.
14. La soldadura de los pernos de G en el polo/alambres colocados a través del abalorio y mochila.
15. La soldadura de una longitud corta de cable entre el BAT + patillas en la baratija y el murciélago en la mochila.
16. La soldadura de una longitud corta de cable entre el pin de autobús en la baratija y el pin de 5V en la mochila.
17. Soldar el cable del pin de primera pantalla con el conector de baratija A2 .
18. Corte y soldadura de los cables de la pantalla del SDA y el sensor SDI con el conector de baratija A4 .
19. Corte y soldadura de los cables de la pantalla del SCL y el sensor el baratija A5 pin SCK .

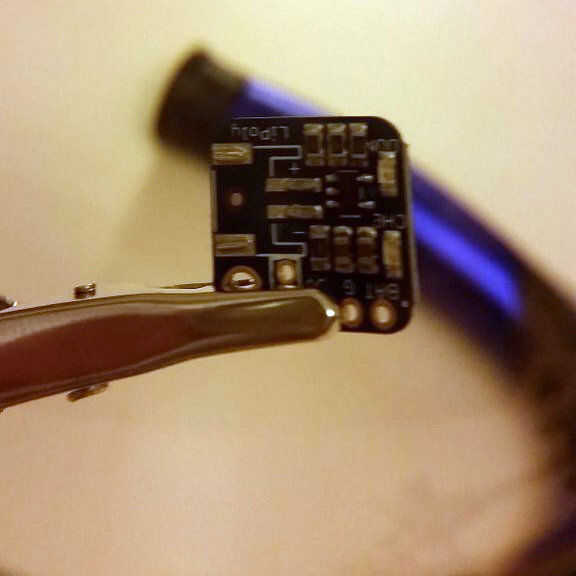

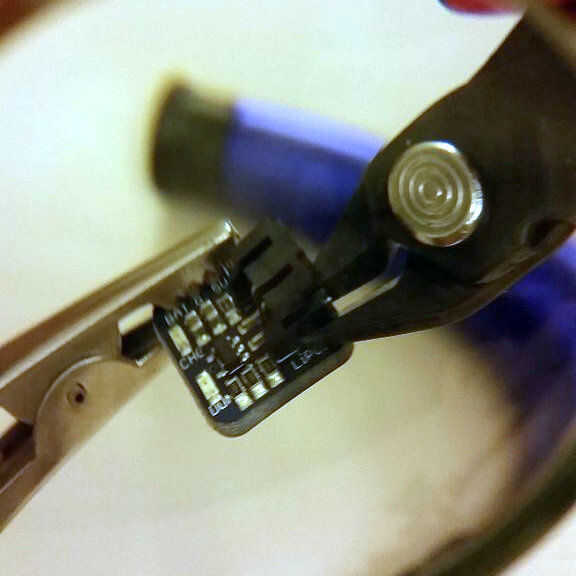

20. Romper el rastro en la mochila, como se indica en el tutorial de Adafruit y soldar los cables que conectan el interruptor como se indica, garantizando el tiempo suficiente para colocar el interruptor en la toma son (ver fotos).
21. Cuidadosamente de la soldadura de cada cable de la batería a la almohadilla correspondiente desde el conector JST en la mochila (ver las fotos, asegúrese de que el interruptor está apagado).
22. Atornille el Abalorio en la parte inferior de la caja.
23. Atornille el titular sensor y batería (con batería de interior) en la parte inferior de la caja colocando los tornillos a través del soporte y los orificios del sensor.
24. Atornillar la pantalla en la parte superior de la caja y coloque el botón momentáneo en la parte superior de la caja.

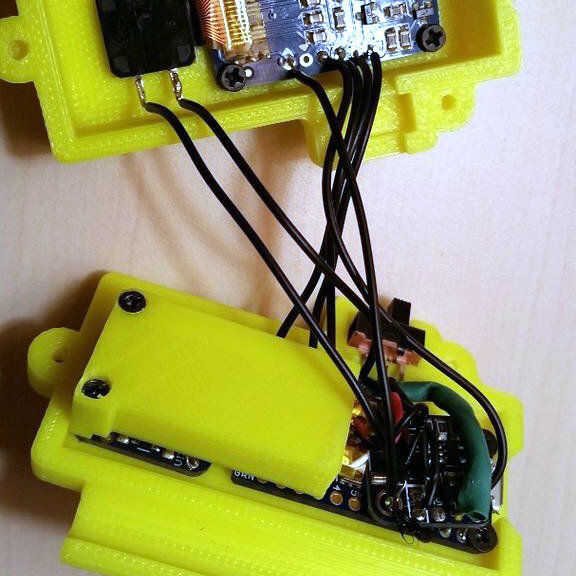

25. Asegúrese de que todos los cables caben dentro de la caja y atornille la parte superior e inferior junto con el mosquetón dentro del canal.
